Van bướm kết hợp kim loại với kim loại của chúng tôi là một giải pháp kiểm soát dòng chảy nhỏ gọn, nhẹ và{0}hiệu quả về mặt chi phí, mang lại hiệu suất linh hoạt trên nhiều ứng dụng khác nhau. Được thiết kế với cấu hình kiểu wafer{2}}để dễ dàng lắp đặt mặt bích, nó đặc biệt phù hợp với các hệ thống đường ống hạn chế về không gian-trong các dịch vụ nước, không khí, khí đốt và hóa chất nhẹ. Van hoạt động vượt trội trong các điều kiện đòi hỏi khắt khe, bao gồm đường ống-nhiệt độ cao, áp suất{6}}cao và bảo quản nhiệt-, cung cấp các chức năng đóng/mở đáng tin cậy và khả năng điều chỉnh lưu lượng chính xác. Thiết kế tối ưu của nó kết hợp cấu trúc nhỏ gọn, diện tích nhỏ và kết cấu nhẹ với khả năng vận hành linh hoạt để sử dụng thuận tiện trong các môi trường công nghiệp đa dạng.

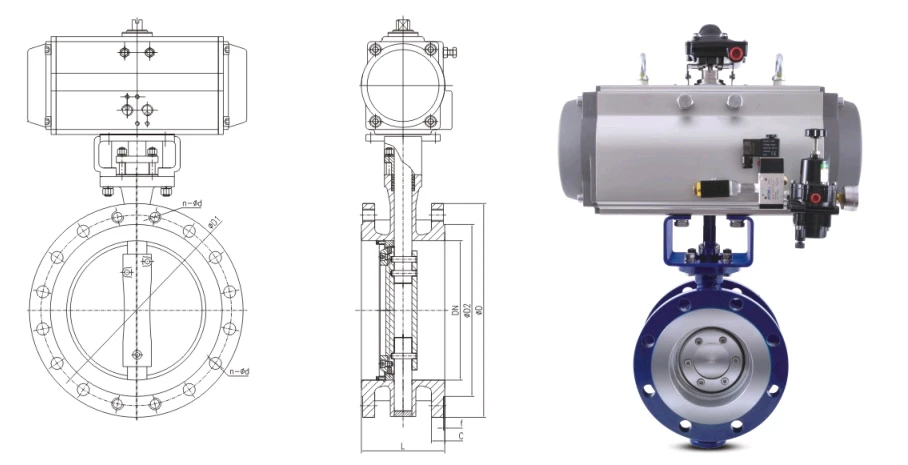

Thông số kỹ thuật:
| Đường kính danh nghĩa DN (mm) | L (mm) | D (mm) | D1 (mm) | D2 (mm) | C (mm) | H (mm) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Tiêu chuẩn điều hành | Phạm vi ứng dụng | |||
| Thiết kế và sản xuất | JB/T8527,GB/T12224,API609,ASME B16.34, v.v.Tiêu chuẩn | Đường kính danh nghĩa | DN50-DN3600 2"-144" |
Các van khác nhau có kích thước khác nhau. Vui lòng gọi để biết chi tiết |
| Mặt bích kết nối | GB/T9113.1~9113.4,ASME B16.5,ASME B16.47, v.v.Tiêu chuẩn | Áp suất danh nghĩa | PN2.5-PN260 Lớp150-Class1500 | |
| Chiều dài cấu trúc | GB/T12221API609 IS05752, v.v.Tiêu chuẩn | Phạm vi nhiệt độ | -196C-600C | |
| Kiểm tra và thử nghiệm | JB/T9092 GB/T26480 API598 IS05208, v.v.Tiêu chuẩn | Phương thức kết nối | Loại mặt bích, loại mối hàn, loại wafer, loại vấu, v.v. | |
| Chất liệu thân máy | Thép carbon, thép molypden crom, thép không gỉ austenit, thép không gỉ song, hợp kim titan, Hastelloy, Monel, v.v. | |||
Tính năng sản phẩm:
Niêm phong bằng kim loại cao cấp: Đế và đĩa bằng thép không gỉ cứng đảm bảo khả năng tắt-đáng tin cậy ngay cả khi sử dụng trong thời gian dài
Thiết kế áp suất-Nhiệt độ cao/Cao{1}}: Thích hợp cho các dịch vụ lên đến 650 độ và xếp hạng áp suất ANSI Lớp 600
Nhỏ gọn & Nhẹ: Nhẹ hơn 30% so với van cổng có xếp hạng tương đương
Dòng chảy hai chiều: Hiệu suất bịt kín tuyệt vời ở cả hai hướng dòng chảy
Ưu điểm thiết kế:
Thiết kế bù đắp ba{0}}ngăn ngừa mài mòn và đảm bảo không rò rỉ
Cấu trúc-an toàn cháy nổ đáp ứng tiêu chuẩn API 607/6FA
Mô-men xoắn vận hành thấp làm giảm yêu cầu về thiết bị truyền động
Bảo trì-không cần bảo trì với thời gian sử dụng lâu dài
Ứng dụng điển hình:
Quá trình lọc dầu và hóa dầu
Hệ thống hơi nước của nhà máy điện
Truyền khí ở nhiệt độ-cao
Xử lý hóa học với phương tiện mài mòn

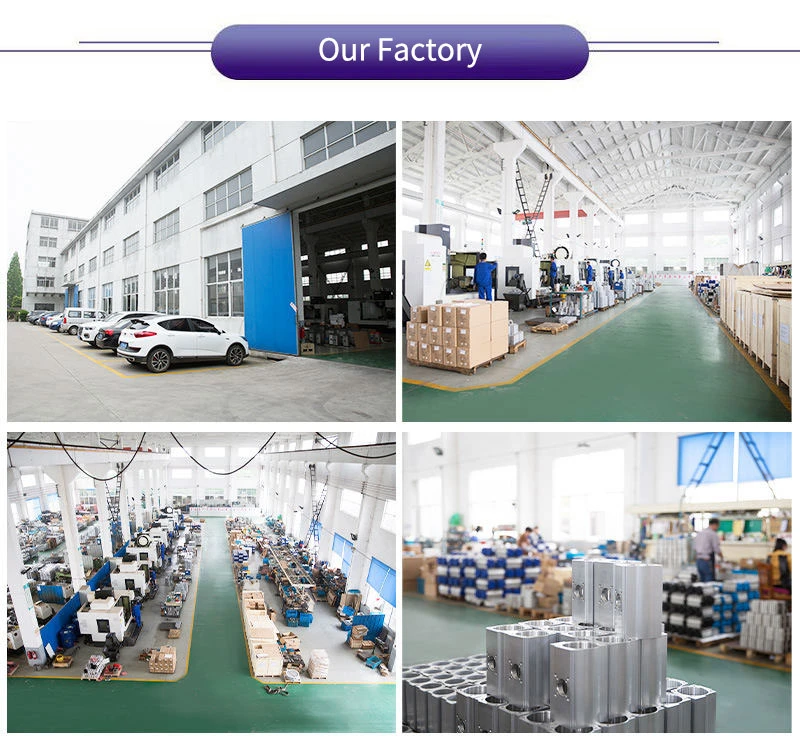

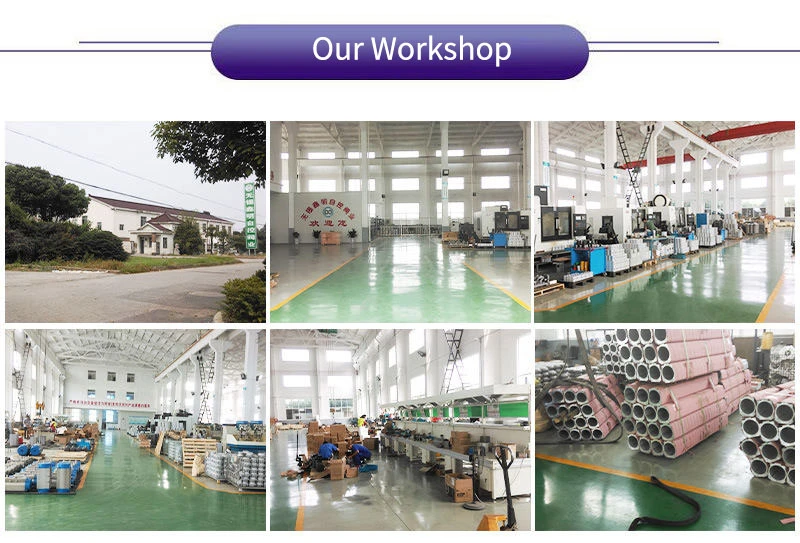

Về chúng tôi:
