Van bướm wafer có cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ, chi phí thấp, điều khiển và vận hành thuận tiện, diện tích lưu thông hiệu quả lớn, đóng mở nhanh, tiết kiệm nhân công và hiệu suất bịt kín tốt, đồng thời có ưu điểm là con dấu cứng kim loại và con dấu đàn hồi.
Để tự động khởi động và dừng dòng chảy nhanh hơn các van-điều khiển bằng động cơ hoạt động bằng khí nén. Bạn phải điều khiển không khí tới bộ truyền động bằng van điều khiển điện đi kèm hoặc van bật/tắt thủ công. Van không yêu cầu giảm áp suất tối thiểu giữa đầu vào và đầu ra để vận hành.
Bộ truyền động được gắn trực tiếp vào thân van để giảm thiểu chuyển động và giảm mài mòn. Chỉ báo dòng chảy trực quan trên đầu bộ truyền động cho biết van đang mở hay đóng. Ghi đè thủ công cho phép bạn vận hành van khi mất điện.
Chi tiết sản phẩm
| Tên sản phẩm | Van bướm wafer |
| Tên thương hiệu | XM và OEM cũng được chấp nhận |
| Kích thước van bướm | 25mm-1000mm |

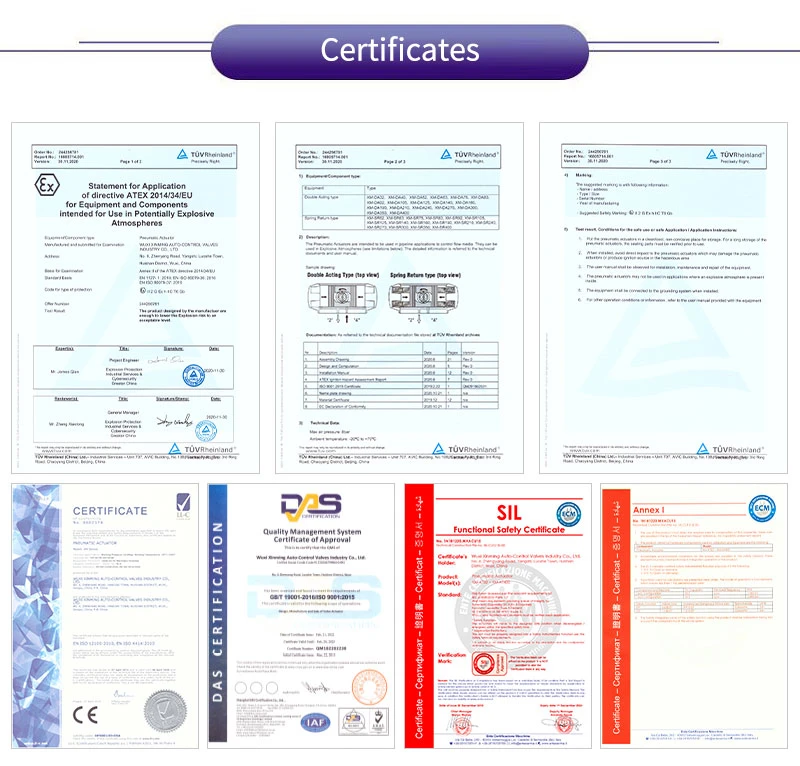

| Chứng nhận | CE, ATEX, SIL3, ISO9001:2016 |
| Loại van | Bươm bướm |
| Để sử dụng với | Nước, Dầu, Không khí, Khí tự nhiên, Hơi nước, Nước uống |
| Vật liệu đóng dấu | Cao su EPDM, NBR, PTFE, kim loại-đến-kim loại |
| Thông số kỹ thuật đáp ứng | API 609 |

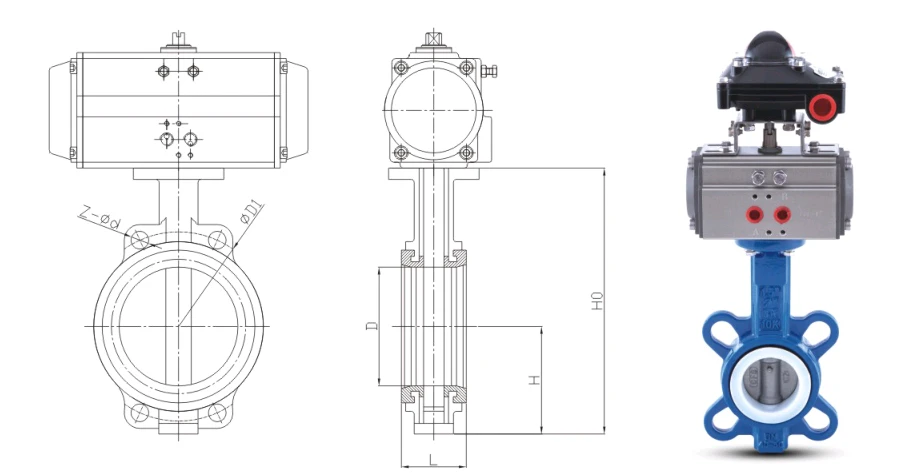

Thông số kỹ thuật:
| Đường kính danh nghĩa | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inch | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Thiết kế và sản xuất van | Theo tiêu chuẩn GB/T12238 | ||||||
| Kích thước mặt bích van | Theo tiêu chuẩn GB/T9113, GB/T17241.6 | ||||||
| Chiều dài kết cấu của van | Theo tiêu chuẩn GB/T12221 | ||||||
| Kiểm tra và thử nghiệm van | Theo tiêu chuẩn GB/T13927 | ||||||
Tính năng sản phẩm:
• Nhẹ và nhỏ gọn: Trọng lượng cùng cỡ nòng chỉ bằng 1/6 van cổng, giảm 50% không gian lắp đặt
• Phớt cấp bong bóng hai chiều-: Đế van đàn hồi EPDM/NBR/VITON/PTFE, không rò rỉ (ISO 5208 Tỷ lệ A)
• Mô-men xoắn thấp: Tấm bướm được sắp xếp hợp lý + ống bọc-tự bôi trơn, dễ dẫn động bằng bộ truyền động bằng tay, khí nén và điện
• Bảo trì trực tuyến: Thân van không lọt vào trong đường ống, tấm bướm có thể được kéo ra ngoài bằng cách nới lỏng 4 bu lông mặt bích để tháo lắp
• Đa chức năng: Nó có thể được đóng mở hoàn toàn và cũng có thể được điều chỉnh chính xác trong phạm vi 15 độ ~ 75 độ
Ứng dụng sản phẩm:
• Nước đô thị: nước thô, nước sạch, nước thải, cách ly trạm bơm
• HVAC: điều hòa trung tâm, sưởi ấm khu vực, tuần hoàn nước làm mát
• Thực phẩm và thuốc: Hệ thống làm sạch CIP/SIP, cấp vệ sinh FDA 3A tùy chọn
• Hóa chất và hóa dầu: axit yếu và kiềm, dung môi, bột, đường ống vận chuyển bằng khí nén
• Năng lượng điện: tháp giải nhiệt, nước ngưng, hệ thống phun nước chữa cháy
Khả năng cung cấp
Khả năng cung cấp: 1000 chiếc mỗi tháng, Van bướm khí nén
Đóng gói & Giao hàng
Chi tiết đóng gói:
1) Nếu số lượng lớn, vỏ gỗ dán
2) Nếu số lượng ít thì dùng Carton hoặc Pallet Plywood
Cảng khởi hành: Thượng Hải, Trung Quốc
Thời gian dẫn:
|
Số lượng (Đơn vị) |
1-50 |
51-1000 |
＞1001 |
|
Ước tính. Thời gian (ngày) |
Hàng có sẵn |
30 |
Sẽ được đàm phán |
Dịch vụ của chúng tôi
1) Đường dây nóng 7x24 giờ
2) Kiểm soát chất lượng nghiêm ngặt
3) Chất lượng tốt với mức giá ưu đãi
4)Dịch vụ sau{1}}xuất sắc
5) Hỗ trợ kỹ thuật trực tuyến
6) Thời gian giao hàng nhanh
Mẹo lựa chọn và đặt hàng:
Khi môi trường chứa các hạt lớn hơn hoặc bằng 2 mm, vui lòng chọn con dấu cứng hoặc cấu trúc lệch tâm kép.
Khi cần an toàn cháy nổ, có thể chọn chất độn than chì + nẹp SS316L.
Cung cấp điện 24 V/220 V, tác động kép bằng khí nén/lò xo đặt lại, công tắc giới hạn, bộ định vị đầy đủ.
Nếu bạn cần bản vẽ CAD Van bướm wafer, mô hình 3D hoặc giải pháp tùy chỉnh dự án, vui lòng liên hệ: WUXI XINMING AUTO-Control VALVES INDUSTRY CO., LTD.

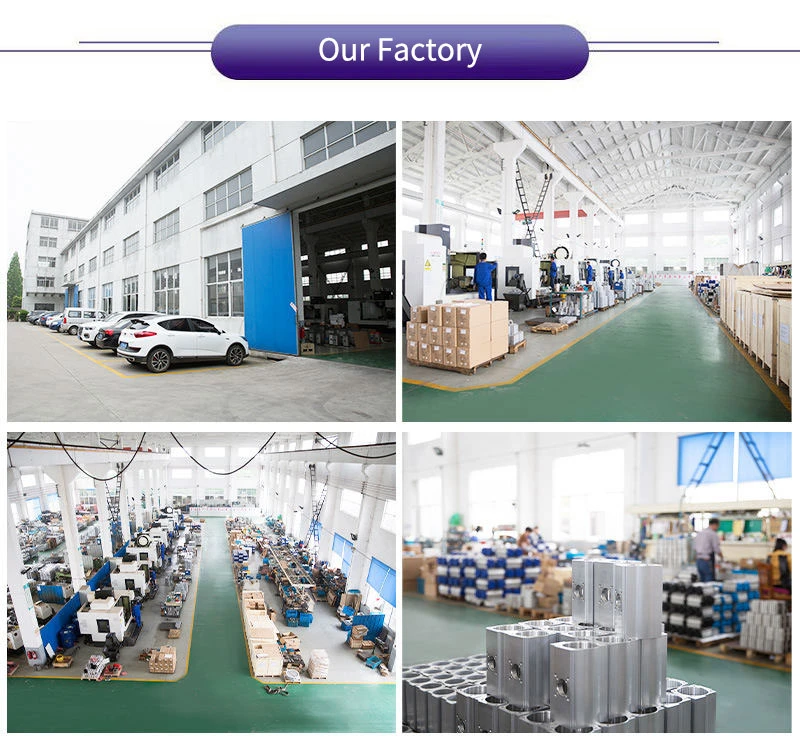

Về chúng tôi:
