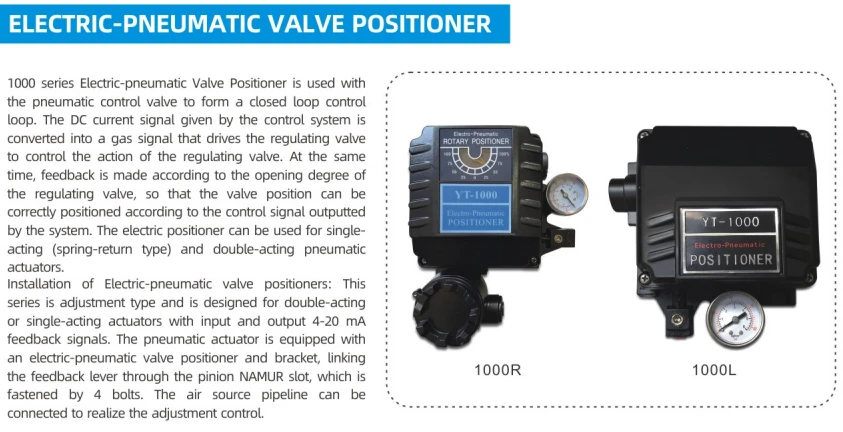

Cấu trúc cốt lõi
Mô -đun chuyển đổi điện
Bộ chuyển đổi I/P: Tín hiệu hiện tại được chuyển đổi tuyến tính thành tín hiệu áp suất (chẳng hạn như định vị tương tự).
Bộ vi xử lý: Cốt lõi của bộ định vị thông minh, xử lý thuật toán tích hợp, chức năng tự chẩn đoán.
Mô -đun khuếch đại khí nén
Rơle khí nén: khuếch đại tín hiệu áp suất không khí để đảm bảo lực đẩy đủ để điều khiển các van lớn.
Cơ chế phản hồi
Thanh kết nối cơ học: Kết nối thân cây với người định vị để truyền tín hiệu chuyển vị.
Cảm biến không tiếp xúc: chẳng hạn như cảm biến miễn cưỡng, giảm hao mòn cơ học.
Giao diện tương tác-máy
Hiển thị LCD: Mở van hiển thị, mã lỗi, v.v.
Nút hoạt động: Được sử dụng để hiệu chuẩn cục bộ hoặc cài đặt tham số.

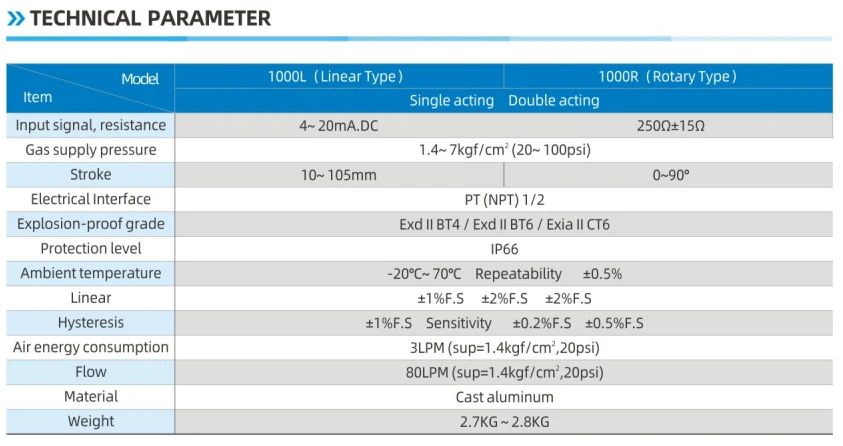

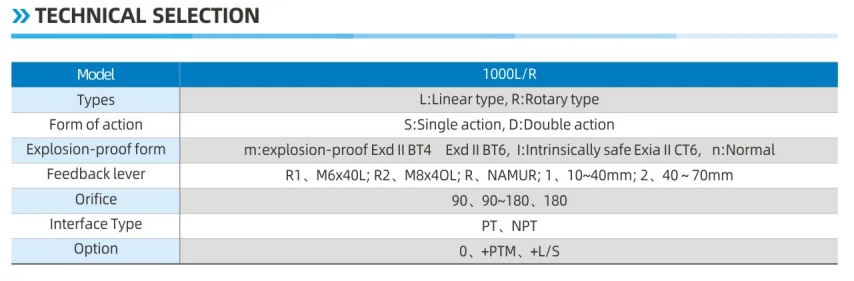

điểm lựa chọn
Tín hiệu khớp
Loại tín hiệu đầu vào: 4-20 ma, 0-10 V, giao thức FieldBus.
Áp suất nguồn không khí đầu ra: thường là 0. 14-0. 7MPa, cần phù hợp với nhu cầu của bộ truyền động.
Đặc tính van
Yêu cầu lực đẩy: Theo kích thước van (chẳng hạn như DN300 trở lên cần định vị lực đẩy cao).
Loại đột quỵ: Đột quỵ thẳng (như van toàn cầu) so với đột quỵ góc (như van bóng, van bướm).
Nhu cầu đặc biệt
Yêu cầu chống nổ: Chứng nhận ATEX hoặc IECEX là cần thiết cho ngành hóa dầu.
Cấp độ bảo vệ: IP67 trở lên cho các ứng dụng ngoài trời.
Thiết kế phân chia: Cơ thể van nhiệt độ cao cần được tách ra khỏi thân định vị.
Kịch bản ứng dụng điển hình
Van giảm áp suất của nhà máy lọc dầu: Nhanh chóng đáp ứng với biến động áp lực để ngăn ngừa quá áp.
Kiểm soát đầu vào tuabin của nhà máy điện: Kiểm soát chính xác dòng hơi để phù hợp với tải.
Van vô trùng cho ngành công nghiệp dược phẩm: Đáp ứng các yêu cầu GMP cho độ sạch và độ chính xác.
Quy định dòng chảy xử lý nước: Thích ứng với dòng chảy lớn, môi trường độ nhớt cao.
