Hộp chuyển đổi giới hạn APL-210N

Hộp công tắc giới hạn APL-210N được thiết kế để phản hồi vị trí van đáng tin cậy trong hệ thống truyền động khí nén dùng trong tự động hóa công nghiệp. Nó cung cấp chỉ báo đóng/mở rõ ràng và tín hiệu chuyển mạch điện để hỗ trợ giám sát và điều khiển các van quay một phần tư như van bi và van bướm.

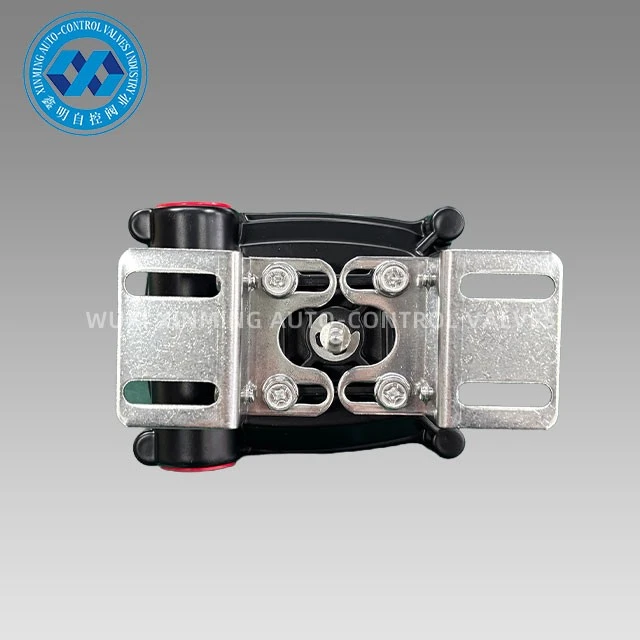

Được gắn trực tiếp trên bộ truyền động, thiết bị chuyển đổi chuyển động của van quay thành hành động chuyển mạch cơ học. Các tín hiệu này thường được gửi đến hệ thống PLC hoặc DCS, cho phép xác nhận trạng thái van chính xác trong các ứng dụng điều khiển quá trình và khóa liên động an toàn.

Thông số sản phẩm

Thiết kế nhà ở và bảo vệ môi trường

Vỏ được làm bằng nhôm đúc-hoặc thép không gỉ (304/316), tùy thuộc vào yêu cầu về độ ăn mòn và độ bền.

• Vỏ nhôm: dịch vụ công nghiệp tổng hợp
• Vỏ thép không gỉ: môi trường ăn mòn hoặc ngoài khơi

Xếp hạng bảo vệ IP67 đảm bảo khả năng chống bụi xâm nhập và ngâm nước tạm thời, khiến nó phù hợp cho việc lắp đặt ngoài trời.

Hệ thống phản hồi vị trí cơ khí

Cơ cấu dẫn động bằng cam-bên trong cung cấp khả năng kích hoạt trực tiếp các công tắc cơ học dựa trên vòng quay của van.

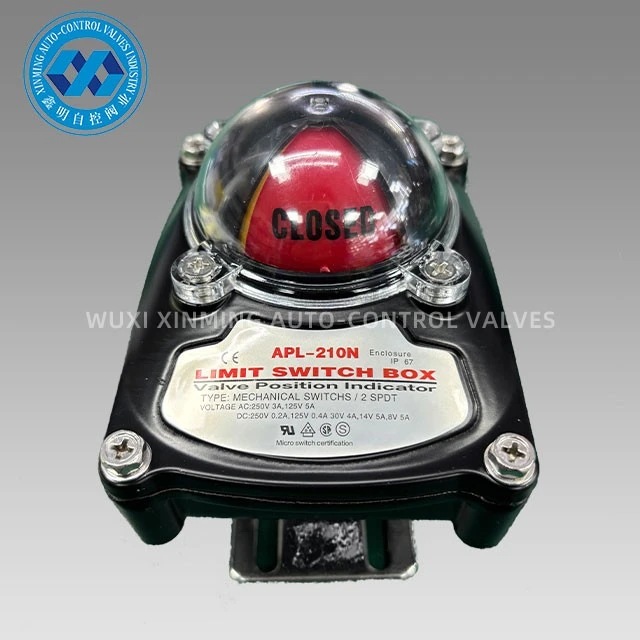

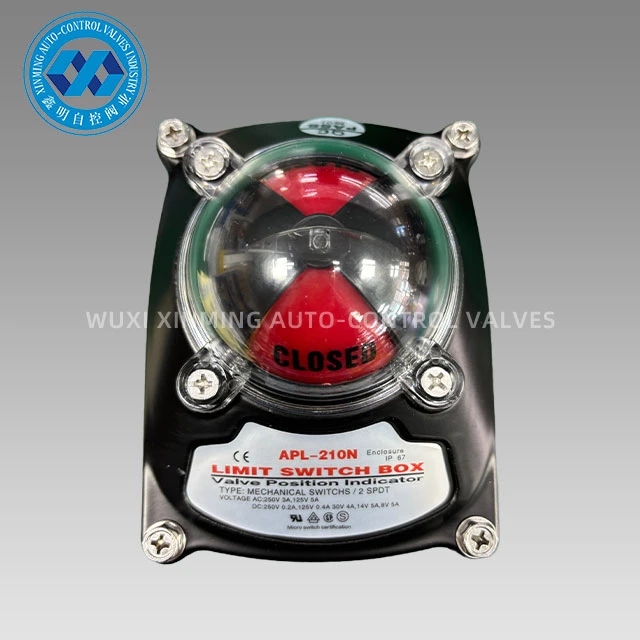

Chỉ báo vị trí được cung cấp thông qua chỉ báo trực quan:

• Màu vàng: van mở
• Màu đỏ: van đóng

Điều này cho phép xác minh trực tiếp trạng thái van mà không cần truy cập hệ thống điều khiển.

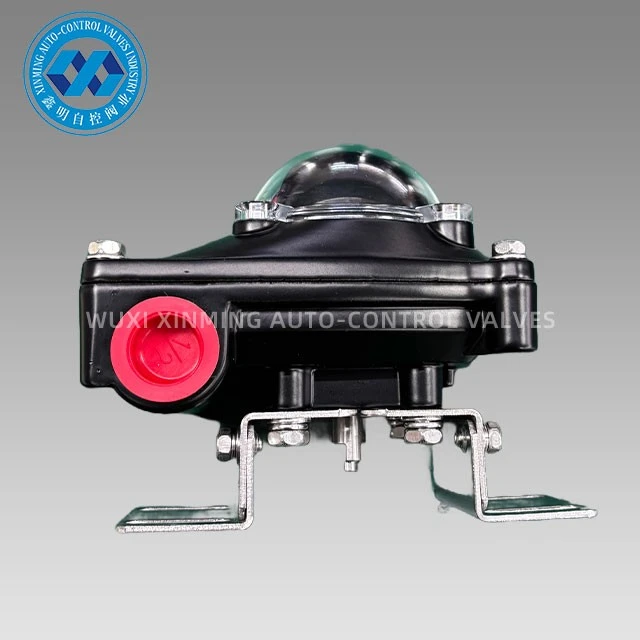

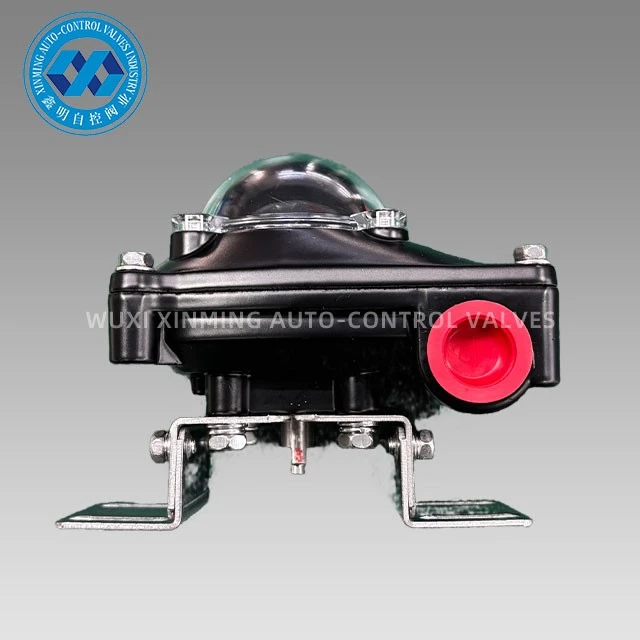

Tích hợp điện và đầu vào cáp

APL-210N hỗ trợ nhiều cấu hình đầu vào cáp để tương thích cài đặt toàn cầu:

• 2 × 1/2"NPT
• PT1/2
• PF1/2
• M20
• PG13.5

Tính linh hoạt này hỗ trợ tích hợp vào các tiêu chuẩn khu vực và kiến ​​trúc điều khiển bộ truyền động khác nhau.

Phạm vi ứng dụng

APL-210N được sử dụng trong các hệ thống tự động hóa van yêu cầu phản hồi vị trí rời rạc đáng tin cậy, bao gồm:

• Bộ truyền động khí nén
• Hệ thống van quay một phần tư{0}}
• Hạ tầng đường ống dẫn dầu khí
• Nhà máy xử lý hóa chất
• Hệ thống nước và nước thải
• Kiểm soát quy trình công nghiệp chung

Hộp công tắc giới hạn cơ học vẫn được sử dụng rộng rãi trong tự động hóa công nghiệp do khả năng chịu đựng các điều kiện hiện trường, hành vi chuyển mạch có thể dự đoán được và khả năng tương thích với các giao diện bộ truyền động tiêu chuẩn. APL-210N được định vị cho các ứng dụng trong đó độ bền và tính nhất quán trong hoạt động được ưu tiên hơn chức năng chẩn đoán nâng cao.
