Nguyên tắc làm việc hợp tác
Liên kết kiểm soát:
PLC/Bộ điều khiển → Tín hiệu điện van điện từ → Chuyển đổi kênh không khí nén → Hành động của bộ truyền động khí nén (BẬT/TẮT/điều chỉnh).
Quy trình điển hình:
Van điện từ có nguồn điện, chuyển đường dẫn khí và khí nén đi vào buồng truyền động;
Áp lực đẩy piston/cơ hoành, dẫn đến dịch chuyển cơ học;
Sau khi mất điện, van điện từ được thiết lập lại, khí được thải ra và bộ truyền động trở về vị trí ban đầu (trở lại lò xo hoặc cung cấp khí ngược).
Thiết kế cấu trúc cốt lõi
Phần van điện từ
Loại cơ thể van:
TEE hai vị trí (2/3): Kiểm soát xi lanh hành động đơn (lượng đơn giản + ống xả).
Hai vị trí năm chiều (2/5): Kiểm soát các xi lanh hành động kép (lượng kép + ống xả kép).
Chế độ lái xe:
Hành động trực tiếp: ổ đĩa trực tiếp nhỏ (phản ứng nhanh, phù hợp cho hoạt động tần số cao).
Điều hành phi công: Chuyển đổi hỗ trợ áp suất không khí (dòng chảy lớn, kịch bản áp suất cao).
Thiết kế đặc biệt:
Cuộn dây chống nổ (được chứng nhận ATEX) cho môi trường dễ cháy;
Tiêu thụ điện năng thấp (0. 5W ~ 1W) để kéo dài thời lượng pin;
Nút khẩn cấp thủ công (có thể bị buộc phải thay đổi đường dẫn khí trong trường hợp mất điện).
Phù hợp với bộ truyền động
Tiêu chuẩn giao diện: Đáp ứng thông số kỹ thuật ISO 15407 hoặc NFPA để đảm bảo kết nối khí nhanh.
Kết hợp dòng chảy: Giá trị Valve CV phải đáp ứng các yêu cầu tốc độ của bộ truyền động.

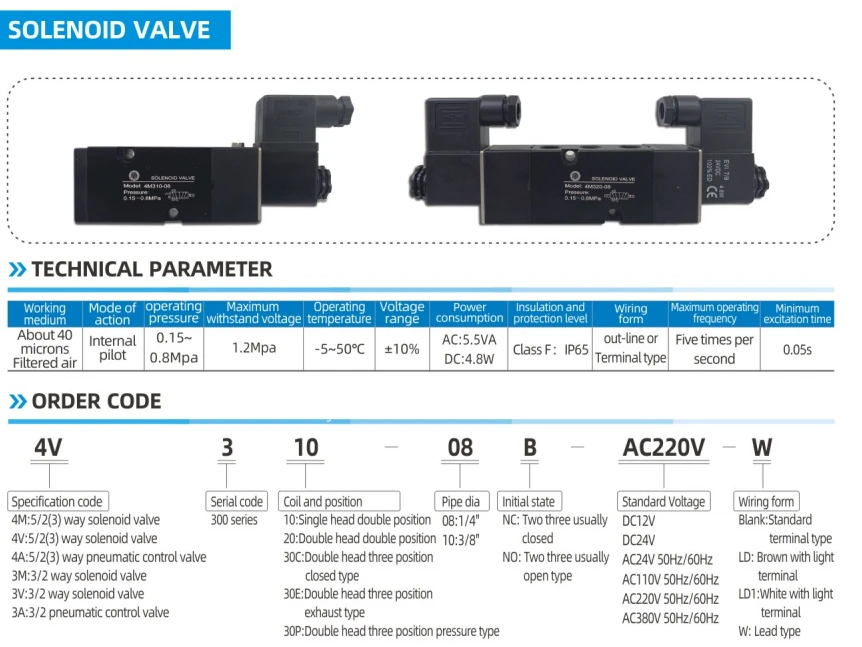

Tham số hiệu suất chính
Khả năng tương thích điện áp: DC 24V (thường được sử dụng trong công nghiệp), AC 220V (kịch bản công suất cao).
Thời gian đáp ứng: nhỏ hơn hoặc bằng 50ms (van tốc độ cao có thể đạt 10ms, ảnh hưởng đến tần số bộ truyền động).
Phạm vi áp suất làm việc: {{0}}. 2 ~ 1.0MPa (loại chung), hỗ trợ van áp suất cao 10MPa.
Lớp bảo vệ: IP65 (chống bụi và không thấm nước) phù hợp với điều kiện làm việc khắc nghiệt.
Tuổi thọ chu kỳ: lớn hơn hoặc bằng 10 triệu lần (thiết kế công nghiệp độ tin cậy cao).
Kịch bản ứng dụng điển hình
Van điều khiển tự động:
Mở từ xa và đóng van đường ống dầu;
Kiểm soát dòng chảy chính xác của các van điều chỉnh trong các nhà máy hóa học.
Ổ đĩa hành động cơ học:
Kẹp xi lanh dây tự động tự động;
Vật liệu đẩy và định vị máy móc đóng gói.
Hệ thống khóa liên hệ bảo mật:
Nhanh chóng cắt đứt nguồn cung cấp không khí trong khi tắt máy khẩn cấp (ESD);
Đóng cửa khẩn cấp khí nén của van lửa.
