Trong các hệ thống tự động hóa công nghiệp, nhiều công ty thường xuyên gặp phải các vấn đề về điều khiển van, chẳng hạn như tốc độ phản hồi chậm, mô-men xoắn không đủ, mức độ tự động hóa thấp và bảo trì thường xuyên. Đặc biệt trong các hệ thống đường ống yêu cầu đóng mở van thường xuyên, hoạt động của bộ truyền động không ổn định không chỉ ảnh hưởng đến hiệu quả sản xuất mà còn có thể gây ra các mối nguy hiểm về an toàn.
Thiết bị truyền động khí nén du lịch góc được thiết kế để giải quyết những vấn đề này, cung cấp khả năng điều khiển tự động ổn định, nhanh chóng và đáng tin cậy cho các loại van quay 90 độ khác nhau.
Thiết bị truyền động khí nén du lịch góc là một thiết bị truyền động được điều khiển bằng khí nén. Thông qua cơ chế truyền động bên trong, nó chuyển đổi năng lượng khí nén thành chuyển động quay góc, từ đó đạt được khả năng đóng mở van.
Thiết bị truyền động này chủ yếu được sử dụng để điều khiển các van hành trình góc như van bi, van bướm và van cắm. Nó có cấu trúc nhỏ gọn, hoạt động ổn định và phản hồi nhanh, khiến nó trở thành thiết bị điều khiển quan trọng trong các hệ thống đường ống tự động công nghiệp.

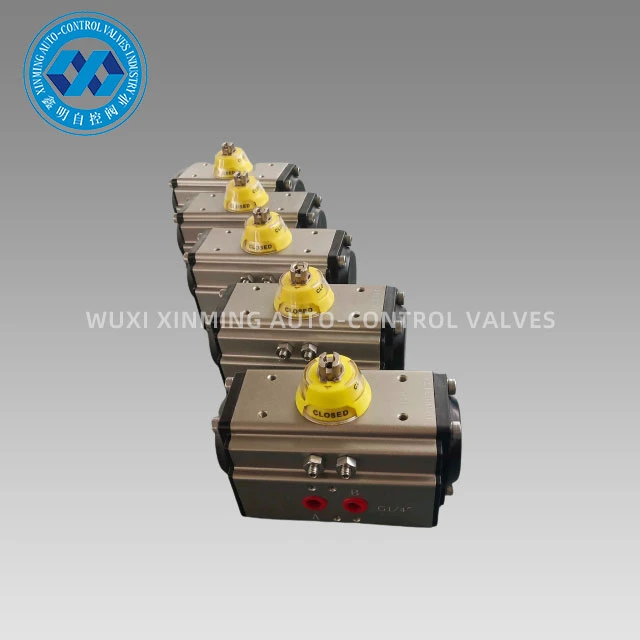

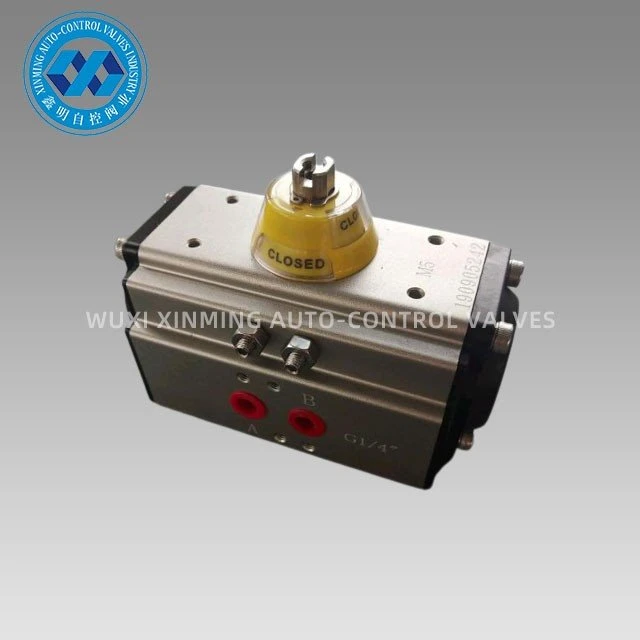

Thiết bị truyền động khí nén du lịch góc dòng XM được sử dụng để điều khiển van bướm, van bi và máy móc có chuyển động quay tự động. Pít-tông giá đỡ đôi-đúc bằng hợp kim nhôm đúc chính xác được xử lý oxy hóa cứng cải thiện độ chính xác của góc quay và tuổi thọ làm việc. Thân bộ truyền động được-oxy hóa cứng có thể tránh trầy xước một cách hiệu quả.
Thông số sản phẩm
|
Tên sản phẩm |
Thiết bị truyền động khí nén du lịch góc |
|
Vật liệu |
Thép không gỉ / Hợp kim nhôm |
|
Giấy chứng nhận |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Chức năng |
BẬT / TẮT |
|
Ứng dụng |
Van bi tự động hóa, van bướm tự động hóa |
|
Phạm vi nhiệt độ |
-40~150 độ C |
|
thời gian giao hàng |
trong vòng 7 ngày bình thường. |
|
Cảng vận chuyển |
Thượng Hải, Ninh Ba, v.v. |
|
Chi tiết gói |
mỗi thùng carton bên trong, vỏ gỗ dán (vận chuyển đường biển) hoặc pallet (vận chuyển hàng không) bên ngoài |
|
Góc quay |
0~90 độ/ 0~120 độ/ 0~180 độ |
|
Kết cấu |
thiết bị truyền động quay giá đỡ và bánh răng |
|
Xử lý bề mặt |
anod hóa cứng |
|
Nhiệt độ làm việc |
Nhiệt độ bình thường: -20 độ ~ 80 độ (-4 độ F ~ 176 độ F) |
|
Sự liên quan |
NAMUR, ISO5211 và DIN3337 |
|
Màu mũ |
hỗ trợ tùy chỉnh |
|
Kiểu |
diễn xuất kép và diễn xuất đơn |
|
Chỉ số |
Hỗ trợ tùy chỉnh |
|
Cài đặt phụ kiện |
Hộp công tắc giới hạn / Van điện từ / Bộ định vị van, v.v. |
|
phụ kiện van |
Hộp số ghi đè thủ công |
|
Pít-tông |
Anodizing cứng |
|
Trung bình |
Nước, dầu, không khí hoặc môi trường ăn mòn |
|
Người mẫu |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Khả năng cung cấp
Chúng tôi có đủ các mẫu tiêu chuẩn và có thể giao hàng nhanh chóng.
Hỗ trợ tùy chỉnh OEM/ODM, giúp hoàn thành-sản xuất theo lô nhỏ theo yêu cầu nhanh nhất trong vòng 7 ngày.
Đóng gói & Giao hàng
Chi tiết đóng gói:
1). thùng carton riêng biệt với bao bì xốp bên trong
2) vỏ gỗ dán cho lô hàng đường biển
3) Pallet gỗ dán cho vận chuyển hàng không
Cảng khởi hành: Thượng Hải, Trung Quốc
Thời gian dẫn:
|
Số lượng (Đơn vị) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Ước tính. Thời gian (ngày) |
Hàng có sẵn |
7 |
20 |
Sẽ được đàm phán |
Lợi thế
Tất cả quy trình đều được tạo hình một lần bằng máy CNC để đảm bảo độ chính xác của quy trình và thời gian sử dụng.

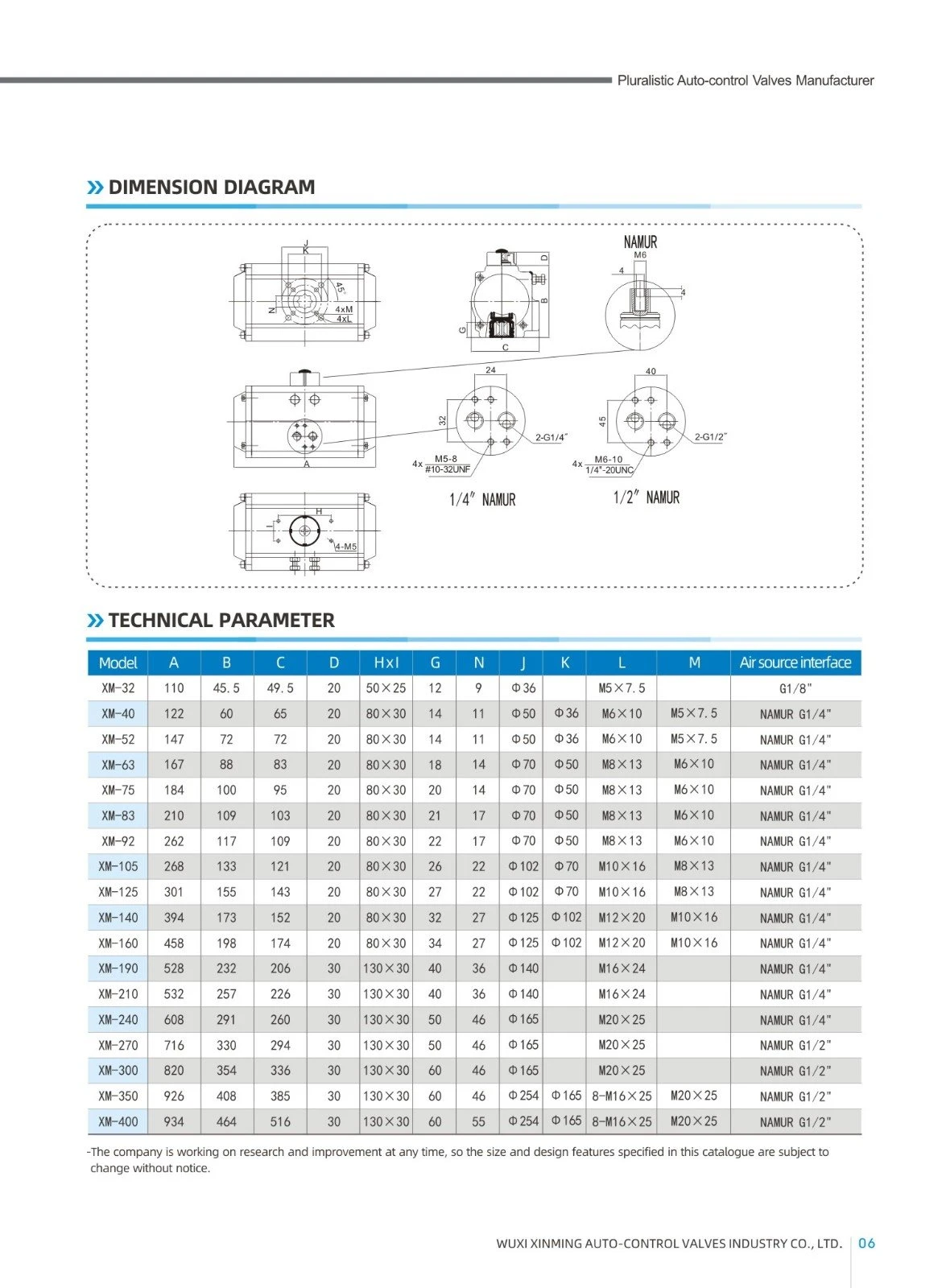

Kích thước thiết bị truyền động khí nén du lịch góc
BẢNG MÔ-men xoắn đầu ra của thiết bị truyền động đôi XM
|
Người mẫu |
Áp suất không khí đầu vào (đơn vị: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Mô-men xoắn đầu ra áp suất không khí (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
