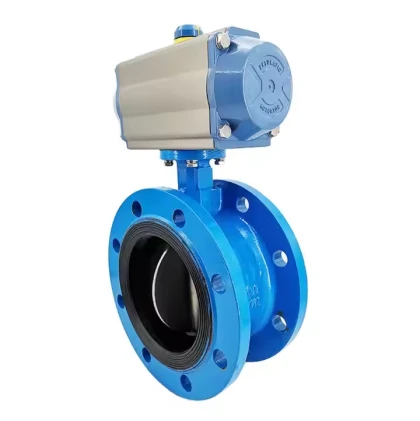

Thông số kỹ thuật van bướm mặt bích đôi lệch tâm
Tiến hóa thiết kế
Thiết kế van tiên tiến này kết hợp hình học lệch trục-kép để nâng cao đáng kể hiệu suất so với các van bướm thông thường. Cấu hình cải tiến mang lại:
Giảm 60-80% mô-men xoắn hoạt động
Khoảng thời gian phục vụ kéo dài (tuổi thọ van tiêu chuẩn 3-5×)
Hiệu suất đáng tin cậy trong điều kiện khắc nghiệt (600 độ /PN40)
Ưu điểm kỹ thuật
Hình học bù đắp
Độ lệch chính: Thân van dịch chuyển khỏi tâm đĩa, tạo ra lợi thế cơ học
Độ lệch thứ cấp: Độ nghiêng thân 5-15 độ cho phép xoay ban đầu không ma sát
Tích hợp mặt bích
Mặt bích được tiêu chuẩn hóa (ANSI/GB/JIS)
Kết nối bắt vít bằng các miếng đệm thích ứng{0}}áp suất:
Nhiệt độ-cao: Kim loại/than chì{1}}vết thương theo hình xoắn ốc
Chất ăn mòn: PTFE-được đóng gói
Công nghệ niêm phong
Tùy chọn con dấu cứng:
Cạnh đĩa: Lớp phủ Stellite 6 (HRC 58-62)
Chỗ ngồi: 316L + ma trận than chì linh hoạt
Tùy chọn con dấu mềm:
EPDM/PTFE cho các ứng dụng cấp dược phẩm/thực phẩm
Ngắt khít-như bong bóng (ANSI Lớp VI)
Xác thực hiệu suất
Thử nghiệm độ bền 100.000 chu kỳ (MSS SP-67)
Phát thải nhất thời<50ppm (ISO 15848-1)
Chứng nhận-an toàn về hỏa hoạn (API 607/ISO 10497)
Ứng dụng dịch vụ điển hình
Nhà máy điện cách ly máy lọc SO₂
Hệ thống làm nguội đơn vị coker bị trì hoãn
Mạch thu hồi khí lò cao
Đường dây tắt khẩn cấp thiết bị đầu cuối LNG
Lợi ích so sánh
| Tính năng | Van tiêu chuẩn | lập dị đôi |
|---|---|---|
| Yêu cầu mô-men xoắn | 100% | 40-60% |
| Chu kỳ bảo trì | Hàng năm | 3-5 năm |
| Phạm vi nhiệt độ | -20~300 độ | -196~600 độ |
Độ tin cậy của thiết kế bắt nguồn từ phân tích phần tử hữu hạn-phân phối ứng suất được tối ưu hóa và các phương pháp xử lý làm cứng bề mặt độc quyền. Tích hợp định vị thông minh tùy chọn có sẵn cho các ứng dụng Công nghiệp 4.0.
