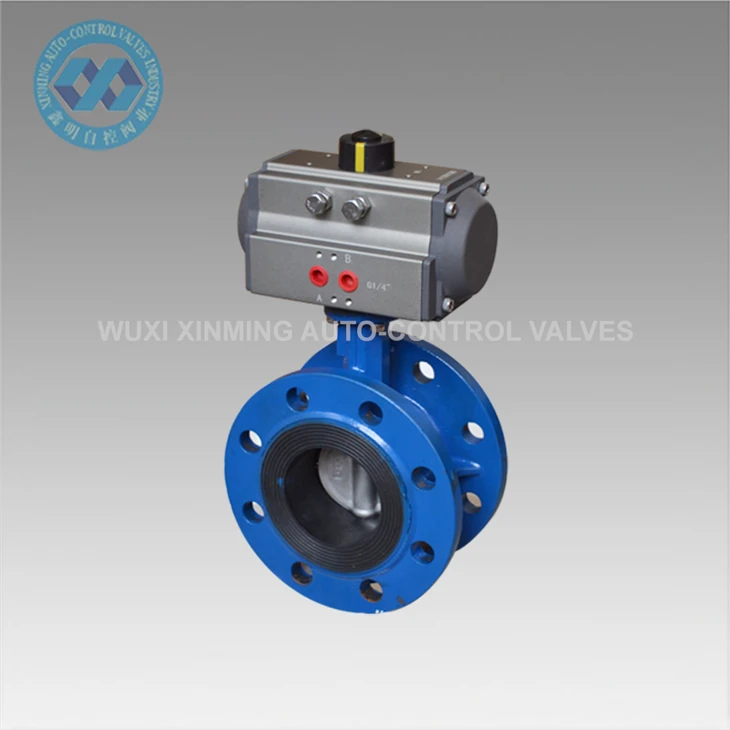

Đặc điểm cấu trúc
Thân van: Thông thường với cấu trúc tròn, thiết kế này cho phép dòng chất lỏng mượt mà hơn trong thân van, giảm điện trở. Cơ thể van được làm bằng các vật liệu khác nhau, thường bao gồm gang, thép đúc và thép không gỉ, có thể được chọn theo các môi trường sử dụng khác nhau và đặc điểm trung bình.
Tấm bướm: Nó là một thành phần chính của van, được cài đặt trên thân van và trong một hình đĩa. Các cạnh của tấm bướm thường được xử lý đặc biệt để đảm bảo vừa vặn với ghế van, đạt được hiệu ứng niêm phong tốt. Vật liệu của tấm bướm thường phù hợp với thân van, và trong một số ứng dụng đặc biệt, lớp phủ hoặc lớp lót được sử dụng để cải thiện khả năng chống ăn mòn của nó.
Thân van: Được sử dụng để kết nối bộ truyền động và tấm bướm, truyền mô -men xoắn để cho phép tấm bướm xoay xung quanh trục của thân van, do đó nhận ra việc mở và đóng van. Thân van cần có đủ cường độ và độ cứng để đảm bảo rằng nó sẽ không biến dạng hoặc phá vỡ trong hoạt động thường xuyên và điều kiện áp suất cao.
Cấu trúc niêm phong: Nói chung bao gồm niêm phong chỗ ngồi và niêm phong thân cây. Việc niêm phong ghế thường sử dụng các vật liệu đàn hồi như cao su và polytetrafluoroetylen để ngăn ngừa rò rỉ trung bình một cách hiệu quả; Việc niêm phong thân cây sử dụng niêm phong đóng gói hoặc niêm phong cơ học để đảm bảo niêm phong phần thân cây.
Người điều khiển: Cái phổ biến là bộ truyền động khí nén, điều khiển việc mở và đóng van qua không khí nén. Có hai loại bộ truyền động: Double - diễn xuất và hành động đơn lẻ. Bộ truyền động hành động kép có thể cung cấp động lực theo hai hướng, trong khi bộ truyền động hành động đơn dựa vào lò xo để thiết lập lại.
Trường ứng dụng
Công nghiệp hóa chất: Trong quá trình sản xuất hóa học, cần kiểm soát chính xác các môi trường ăn mòn khác nhau như axit, kiềm và dung dịch muối. Do khả năng chống ăn mòn và hiệu suất niêm phong tốt, van bướm khí nén được sử dụng rộng rãi trong các hệ thống đường ống hóa học để điều chỉnh dòng chảy và áp lực của môi trường.
Công nghiệp điện: Trong hệ thống nước làm mát, hệ thống khử lưu huỳnh và hệ thống hơi nước của các nhà máy điện, một lượng lớn nước và hơi nước cần phải được kiểm soát. Van bướm khí nén có thể nhanh chóng đáp ứng với các tín hiệu kiểm soát, đạt được sự điều chỉnh chính xác chất lỏng và đảm bảo hoạt động bình thường của thiết bị phát điện.
Ngành công nghiệp thực phẩm và đồ uống: Ngành công nghiệp này có yêu cầu cao về vệ sinh và an toàn. Vật liệu của van bướm khí nén thường đáp ứng các tiêu chuẩn vệ sinh thực phẩm, và cấu trúc đơn giản của nó rất dễ làm sạch và khử trùng. Nó có thể được sử dụng để vận chuyển và kiểm soát các chất lỏng như sữa, nước trái cây và bia.
Công nghiệp giấy: Trong quá trình làm giấy, điều khiển dòng chảy chính xác của bột giấy, nước và các tác nhân hóa học là bắt buộc. Van bướm khí nén có thể thích nghi với môi trường làm việc khắc nghiệt của ngành công nghiệp giấy, hoạt động ổn định và đáng tin cậy, và cải thiện hiệu quả sản xuất và chất lượng sản phẩm.
Công nghiệp xử lý nước thải: Được sử dụng để kiểm soát dòng chảy trong quá trình xả nước thải, quy định và xử lý. Vì nước thải chứa một lượng lớn tạp chất và các chất ăn mòn, khả năng chống ăn mòn và khả năng chống hao mòn của van bướm khí nén làm cho nó trở thành một lựa chọn lý tưởng cho các hệ thống xử lý nước thải.
Thông số kỹ thuật
Đường kính danh nghĩa: Đường kính danh nghĩa chung dao động từ DN50 đến DN3000, có thể được chọn theo các kích thước đường ống và yêu cầu dòng chảy khác nhau.
Áp lực danh nghĩa: Nói chung, có nhiều thông số kỹ thuật khác nhau như PN10, PN16, PN25 và PN40. Người dùng có thể xác định mức áp suất danh nghĩa thích hợp theo áp suất làm việc của hệ thống đường ống.
Phương thức kết nối: Chủ yếu bao gồm các kết nối loại wafer - loại, loại - loại và lug -. Kết nối wafer - loại nhỏ gọn trong cấu trúc và dễ cài đặt; Kết nối loại mặt bích có cường độ kết nối cao và hiệu suất niêm phong; Kết nối loại lug phù hợp cho các dịp cần thiết bị tháo rời và cài đặt thường xuyên.
Nhiệt độ hoạt động: Tùy thuộc vào các vật liệu khác nhau và vật liệu niêm phong, phạm vi nhiệt độ hoạt động của van bướm khí nén khác nhau. Nói chung, nhiệt độ làm việc của van bướm có con dấu cao su nằm trong khoảng - 20 độ và 80 độ, trong khi van bướm có con dấu polytetrafluoroetylen có thể hoạt động bình thường trong phạm vi nhiệt độ - 40 độ đến 200 độ.
Thuận lợi
Cấu trúc đơn giản: So với các loại van khác, van bướm khí nén có cấu trúc tương đối đơn giản với ít thành phần hơn. Điều này dẫn đến chi phí sản xuất thấp hơn và lắp đặt và bảo trì thuận tiện hơn.
Điện trở lưu lượng thấp: Khi tấm bướm ở trạng thái mở, nó gần như hoàn toàn nằm trong lối đi chất lỏng, gây ra ít sức đề kháng với chất lỏng. Điều này có thể làm giảm hiệu quả mức tiêu thụ năng lượng và cải thiện hiệu quả vận hành của hệ thống.
Mở và đóng nhanh: Bộ truyền động khí nén có thể nhanh chóng phản ứng với các tín hiệu kiểm soát, cho phép tấm bướm hoàn thành hành động mở hoặc đóng trong một thời gian ngắn, phù hợp để cần điều chỉnh dòng chảy nhanh chóng.
Hiệu suất quy định tốt: Bằng cách thay đổi góc quay của tấm bướm, dòng chảy và áp suất của chất lỏng có thể được kiểm soát chính xác, đạt được điều chỉnh tuyến tính để đáp ứng nhu cầu của các điều kiện làm việc khác nhau.
Trọng lượng nhẹ: Do cấu trúc đơn giản của nó, thân van và tấm bướm thường được làm bằng vật liệu nhẹ, làm cho toàn bộ van nhẹ có trọng lượng và dễ lắp đặt và xử lý.
Bất lợi
Hiệu suất niêm phong hạn chế: Mặc dù van bướm khí nén có thể cung cấp hiệu suất niêm phong tốt nói chung, so với một số van niêm phong cao, hiệu suất niêm phong của nó vẫn có những hạn chế nhất định. Trong áp lực cao, cao - chân không hoặc các dịp có yêu cầu niêm phong cực cao, nó có thể không đáp ứng các yêu cầu sử dụng.
Phạm vi áp suất và nhiệt độ áp dụng tương đối hẹp: Giới hạn bởi vật liệu và cấu trúc, phạm vi áp suất và nhiệt độ áp dụng của van bướm khí nén tương đối hẹp và nó không phù hợp với áp suất cực cao, cực cao - nhiệt độ cao hoặc điều kiện làm việc nhiệt độ cực thấp.
Kháng xói mòn yếu: Tấm bướm có xu hướng mặc theo tác động của chất lỏng, đặc biệt là trong các chất lỏng chứa môi trường hạt và hiện tượng hao mòn rõ ràng hơn, sẽ ảnh hưởng đến tuổi thọ dịch vụ và hiệu suất niêm phong của van.
