Giơi thiệu sản phẩm
Dòng XM 0-90-180 Thiết bị truyền động bằng khí nén do công ty chúng tôi sản xuất được nghiên cứu, phát triển và thiết kế trên cơ sở áp dụng toàn diện việc giới thiệu công nghệ mới, vật liệu mới, quy trình mới và các khái niệm sáng tạo trong và ngoài nước, và hoàn toàn phù hợp với các tiêu chuẩn quốc tế mới: ISO5211, DIN3337 và tiêu chuẩn VDINDE -3845, NAMUR. Các sản phẩm đã qua kiểm tra của cơ quan giám sát kỹ thuật quốc gia và thông qua chứng minh hệ thống chất lượng quốc tế ISO9001: 2000. Các sản phẩm được sử dụng rộng rãi trong điều khiển tự động của ngành công nghiệp hóa chất, lọc dầu, khai thác mỏ, nhà máy điện, luyện kim, xây dựng, y học, thực phẩm, khí đốt, nghiên cứu khoa học, v.v.
Chi tiết nhanh

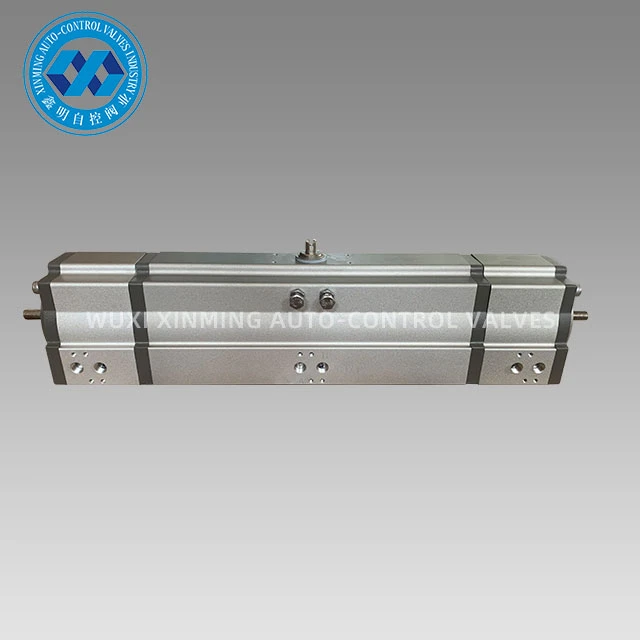

Tên sản phẩm: 0-90-180 Bộ truyền động bằng khí nén
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm -400 mm
Góc quay: 0bằng cấp~180bằng cấp(±5bằng cấp)
Phạm vi nhiệt độ làm việc: -20bằng cấp~ cộng 80bằng cấp(Tiêu chuẩn)
-40bằng cấp~ cộng 80bằng cấp(nhiệt độ thấp)
-15bằng cấp~150bằng cấp(nhiệt độ cao)
Áp suất cấp khí: {{0}}. 2 ~ 0,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: anot hóa cứng hoặc oxy hóa nhúng
Màu nắp cuối: đen xám, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v.
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
0-90-180 Các bước lựa chọn bộ truyền động khí nén cấp độ
1. Đầu tiên xác định xem bạn cần một hình trụ thẳng hay một hình trụ quay.
2. Xác định số hành trình xi lanh, một kỳ hay nhiều kỳ.
3. Xác định chế độ làm việc của xilanh, tác dụng đơn hay tác dụng kép.
4. Xác định lực đẩy theo điều kiện làm việc. Tra bảng và chọn đường kính hình trụ.
5. Kích thước hành trình của hình trụ có thể được tính toán bằng hình vẽ. Giá trị thường là 20, 25, 30, 40, 50, 75, 100, 125, v.v.
6. Liệu xi lanh có cần thêm các bộ phận khác, chẳng hạn như hàm kẹp, ray dẫn hướng, v.v.
7. Sau khi xác định đường kính xi lanh, hành trình và mô hình xi lanh, có thể xác định kích thước tổng thể. Kích thước cần đáp ứng yêu cầu lắp ráp mà không bị nhiễu. Nếu không, bạn sẽ cần phải chọn lại mô hình, chẳng hạn như hình trụ có thành mỏng.
8. Ngoài ra, còn có các thiết bị truyền động khí nén đặc biệt khác. Ví dụ trong xi lanh, cốc hút, v.v.
0-90-180 Ưu điểm của sản phẩm thiết bị truyền động khí nén cấp độ:
1. Bề mặt bên trong của xi lanh được mài mịn và hoàn thiện, và công nghệ chống ăn mòn tiên tiến được áp dụng bên trong và bên ngoài. Hệ số ma sát của xi lanh nhỏ, tuổi thọ lâu dài và chống ăn mòn mạnh.
2. Thiết kế bánh răng piston đôi, cấu trúc nhỏ gọn, vị trí lắp đặt đối xứng, trục lái đầu ra thuận tiện, tuổi thọ lâu dài và hoạt động nhanh.
3. Mặt sau của giá đỡ pít-tông được trang bị ổ trục và vòng dẫn hướng tổng hợp, có tác dụng chính xác, hệ số ma sát nhỏ, tuổi thọ cao.
4. Lò xo lá kết hợp tải trước có tuổi thọ lâu dài.
5. Giá đỡ và bánh răng có độ chính xác cao, khe hở chia lưới nhỏ, độ chính xác cao và công suất đầu ra lớn.
6. Chốt bằng thép không gỉ rất an toàn và đẹp và có khả năng chống ăn mòn mạnh.
7. Bộ truyền động bằng khí nén 0-90-180 sử dụng các kích thước tiêu chuẩn: rãnh trục đầu ra, lỗ vít; kích thước của lỗ lắp trên cùng phù hợp với tiêu chuẩn NAMUR; kích thước của giao diện cung cấp không khí phù hợp với tiêu chuẩn Namur; kích thước lỗ lắp đáy phù hợp với tiêu chuẩn ISO5211, thuận tiện cho việc lắp đặt van điện từ Công tắc giới hạn và các phụ kiện khác. Rack và bộ truyền động khí nén bánh răng. Sản phẩm được sử dụng rộng rãi trong các lĩnh vực khác nhau. Chúng là các thiết bị truyền động chất lượng cao như van bi và van bướm.
