Giơi thiệu sản phẩm

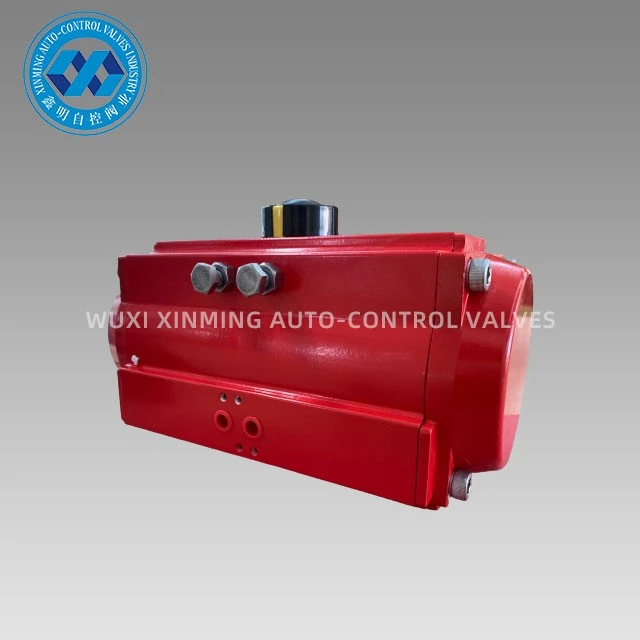

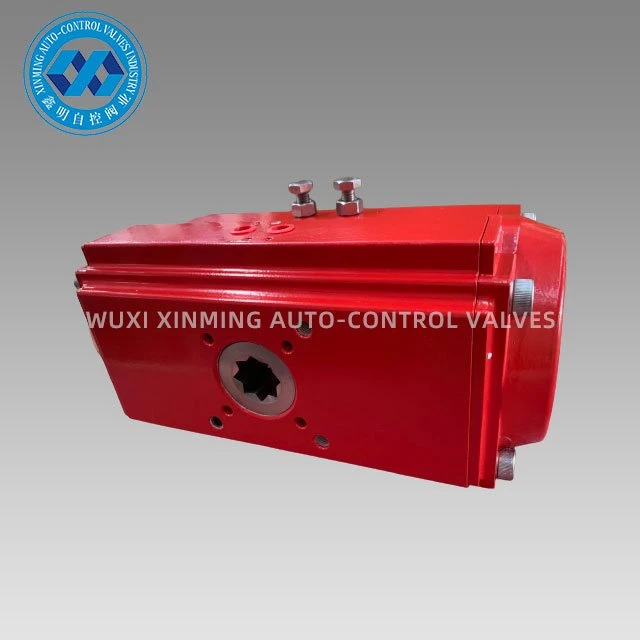

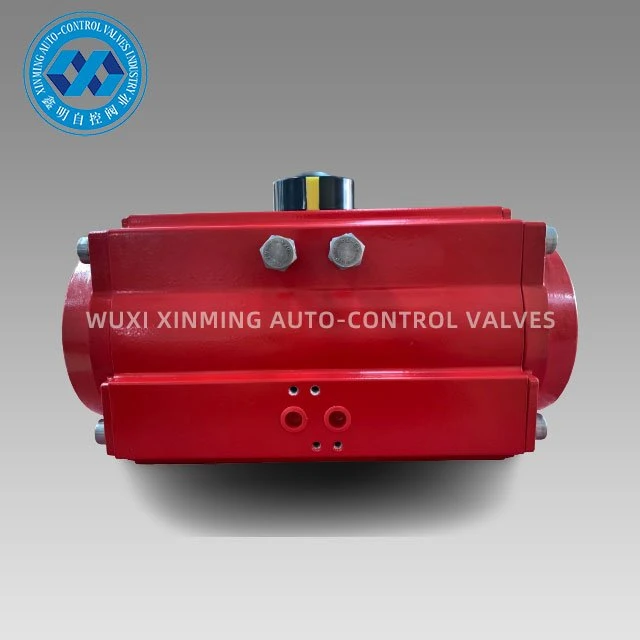

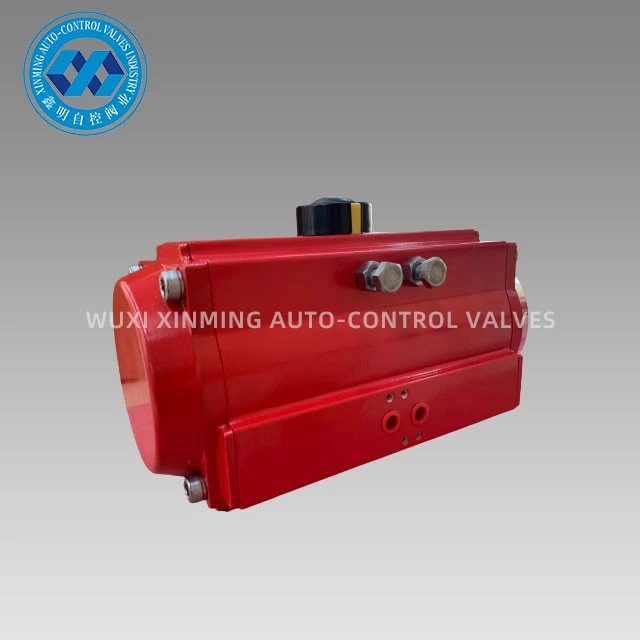

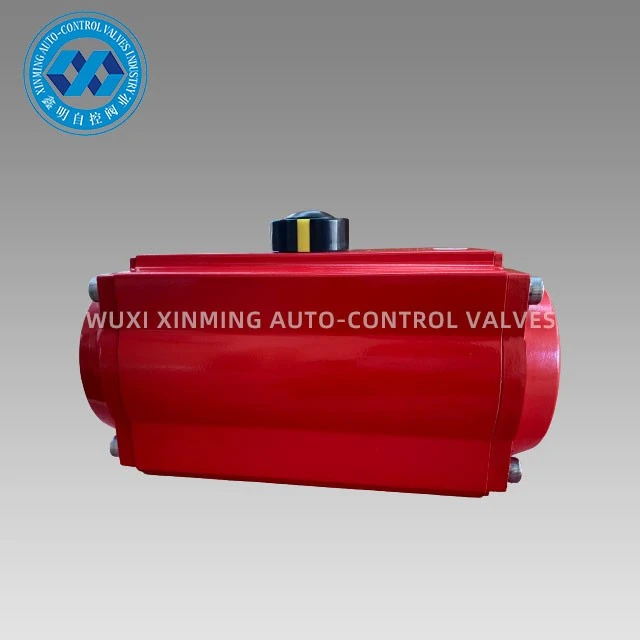

Bộ truyền động van bật-tắt tự động được sử dụng để tự động điều chỉnh van bi, van bướm và máy móc quay. Xử lý ôxy hóa cứng trên piston hai giá làm bằng hợp kim nhôm đúc chính xác giúp cải thiện tuổi thọ và độ chính xác của góc quay. Quá trình oxy hóa cứng của bộ truyền động van tự động bật-tắt có thể ngăn ngừa trầy xước hiệu quả.
Chi tiết nhanh
Tên sản phẩm: Bộ truyền động van bật-tắt tự động
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm -400 mm
Góc quay: 0 độ ~ 90 độ (± 5 độ)
Phạm vi nhiệt độ làm việc: -20 độ ~ cộng 80 độ (tiêu chuẩn)
-40 độ ~ cộng 80 độ (nhiệt độ thấp)
-15 độ ~ 150 độ (nhiệt độ cao)
Áp suất cấp khí: {{0}}. 2 ~ 0,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: anot hóa cứng hoặc oxy hóa nhúng
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
Thông số kỹ thuật
BẢNG TORQUE ĐẦU RA KHÍ NÉN BẬT-TẮT XM
Người mẫu | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Sơ đồ kích thước
