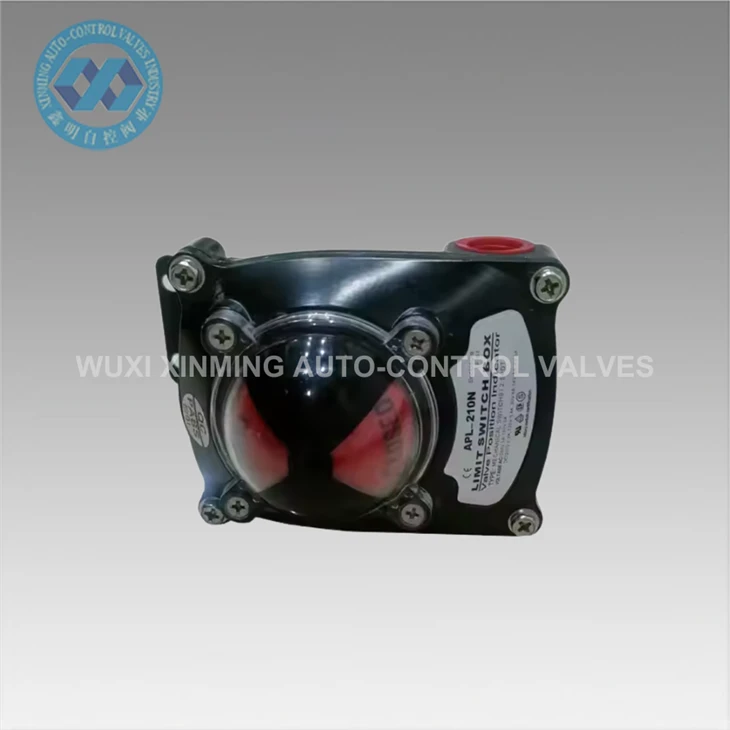

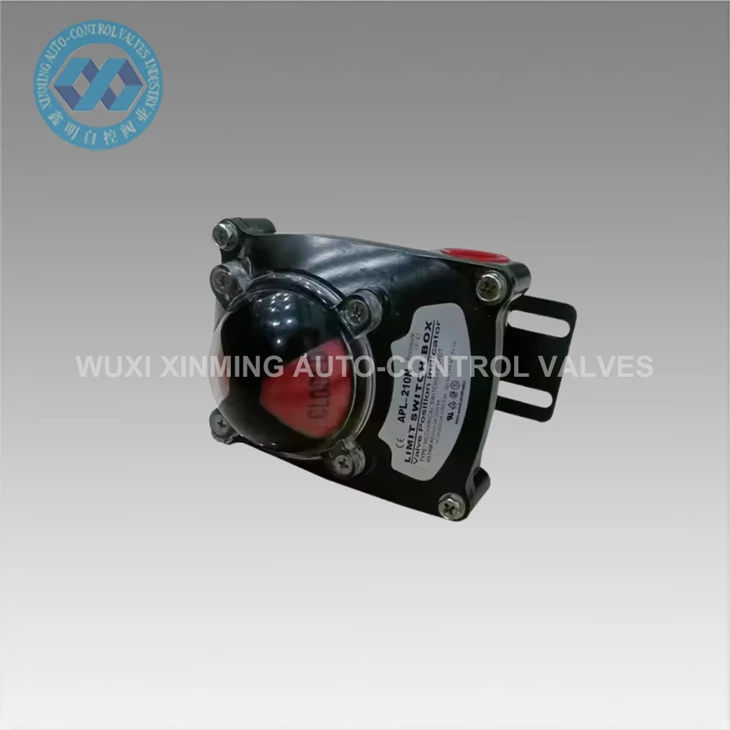

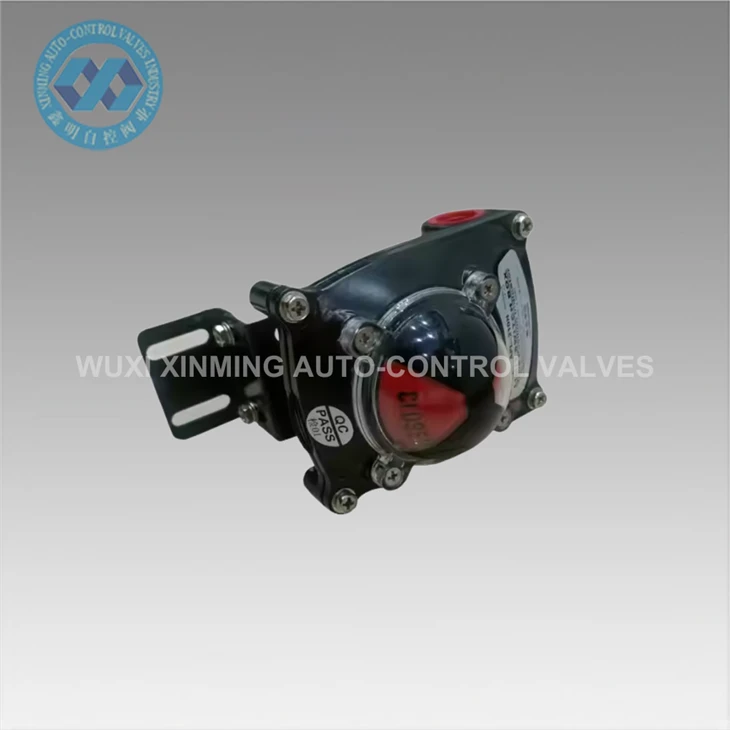

Tổng quan về sản phẩm
Hộp công tắc giới hạn cơ học APL-210N được thiết kế để chỉ báo và phản hồi vị trí van chính xác trong các hệ thống tự động hóa công nghiệp. Nó được sử dụng rộng rãi trên các bộ truyền động quay bằng khí nén và van quay một phần tư, chẳng hạn như van bi và van bướm, để cung cấp tín hiệu trạng thái đóng/mở đáng tin cậy cho các hệ thống điều khiển.
Hộp công tắc giới hạn này chuyển đổi chuyển động quay cơ học của thân van thành tín hiệu chuyển mạch điện thông qua cơ cấu cam bên trong, đảm bảo giám sát vị trí chính xác trong quá trình vận hành van tự động. Đây là một thành phần thiết yếu trong các ngành công nghiệp chế biến, nơi cần có-phản hồi trạng thái van thời gian thực để điều khiển hệ thống an toàn và ổn định.
Nguyên tắc làm việc
APL-210N được lắp đặt phía trên bộ truyền động khí nén và được liên kết cơ học với thân van. Khi van quay từ 0 độ đến 90 độ, cam bên trong hộp công tắc sẽ quay tương ứng và kích hoạt các công tắc cơ bên trong.

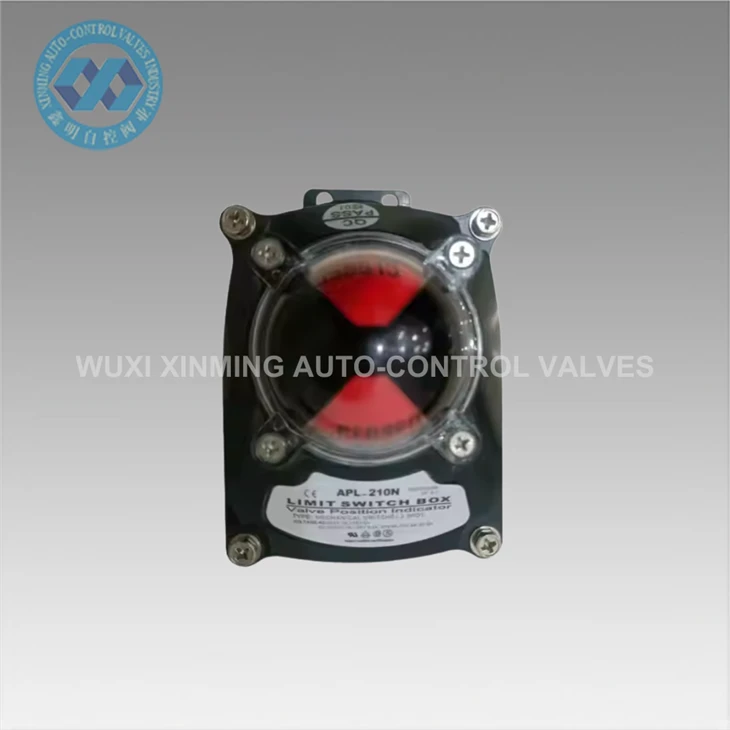

Các công tắc này gửi tín hiệu BẬT/TẮT tới PLC hoặc hệ thống điều khiển, cho biết van đang ở vị trí mở hoàn toàn hay đóng hoàn toàn. Chỉ báo trực quan ở nắp trên cung cấp xác nhận rõ ràng tại chỗ mà không cần mở thiết bị.
Thông số kỹ thuật
| Người mẫu | APL-210N |
| Loại sản phẩm | Hộp chuyển đổi giới hạn cơ khí |
| Ứng dụng | Chỉ báo vị trí van |
| Van tương thích | Van bi, van bướm |
| Phạm vi quay | 0 độ – 90 độ |
| Vật liệu nhà ở | Hợp kim nhôm |
| Lớp bảo vệ | IP67 |
| Tiêu chuẩn lắp đặt | NAMUR |
| Loại tín hiệu | Công tắc BẬT/TẮT cơ học |
| Cài đặt | Thiết bị truyền động quay bằng khí nén được gắn |
Ứng dụng
Hộp công tắc giới hạn APL-210N được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp yêu cầu phản hồi vị trí van:
- Hệ thống điều khiển van đường ống dầu khí
- Cơ sở xử lý nước và nước thải
- Nhà máy xử lý hóa chất
- Hệ thống phát điện
- Dây chuyền tự động hóa quy trình công nghiệp
- HVAC và hệ thống kiểm soát dòng chảy chung
Trong hoạt động thông thường, nó được lắp đặt trên một bộ truyền động khí nén điều khiển van bướm, nơi nó liên tục báo cáo trạng thái đóng/mở van trở lại phòng điều khiển để giám sát quy trình an toàn.
