Tổng quan về sản phẩm

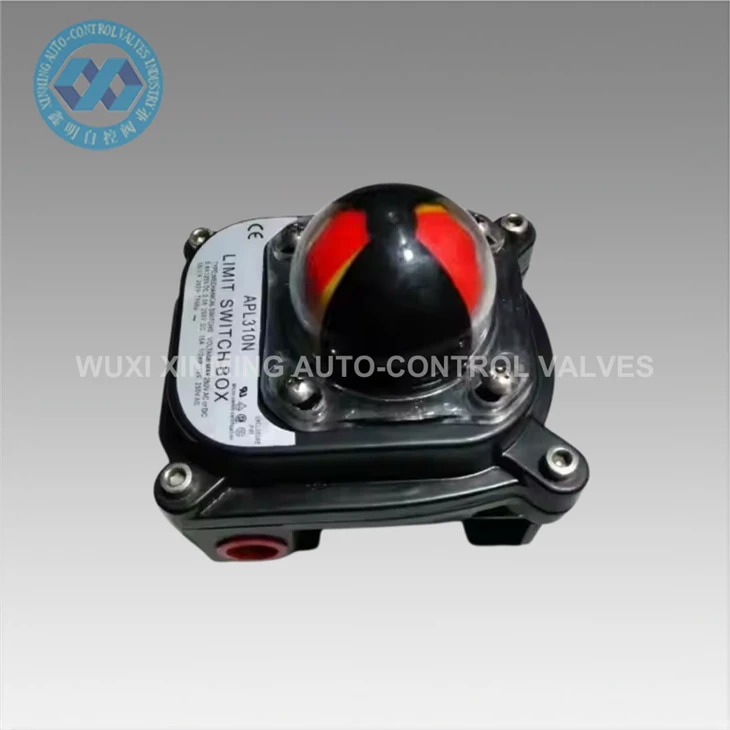

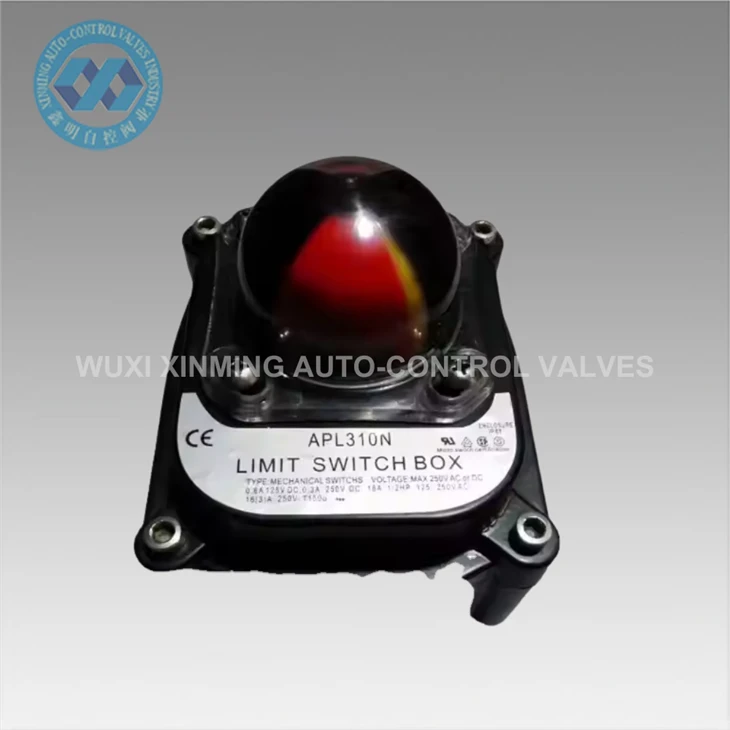

Hộp công tắc giới hạn APL-310N là thiết bị phản hồi và chỉ báo vị trí van đáng tin cậy được thiết kế cho các hệ thống tự động hóa công nghiệp. Nó được sử dụng để giám sát vị trí mở và đóng của van một phần tư, bao gồm van bi và van bướm, khi được vận hành bằng bộ truyền động khí nén hoặc điện.
Bằng cách cung cấp phản hồi vị trí cơ và điện theo thời gian thực, APL-310N giúp đảm bảo vận hành van an toàn và chính xác trong các hệ thống điều khiển quy trình, đặc biệt khi cần giám sát từ xa.
Đặc trưng
- -Vỏ hợp kim nhôm đúc, sơn tĩnh điện, hình thức đẹp và chất lượng đáng tin cậy
- Vị trí chuyển đổi có thể được xác định rõ ràng bằng chỉ báo
- Đặt cam nhanh chóng, gắn qua trục spline và lò xo, dễ dàng điều chỉnh mà không cần dụng cụ.
- Khối đầu cuối nhiều{0}}tiếp điểm với 8 tiếp điểm tiêu chuẩn để nối dây an toàn và thuận tiện
- Giao diện dây tiêu chuẩn
- Bu lông chống{0}}rơi, bu lông gắn vào nắp trên sẽ không rơi ra khi tháo rời.
- Dễ dàng lắp đặt, kết nối trục chính bằng thép không gỉ và giá đỡ. Tất cả đều tuân thủ tiêu chuẩn NAMUR
Thông số kỹ thuật

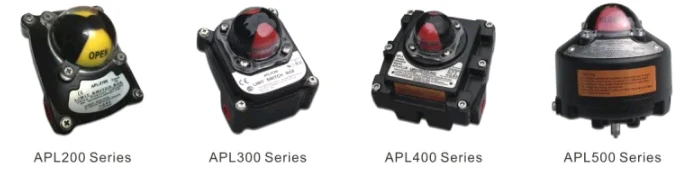

| Dòng APL200,300,400,500 | ||
| Vỏ bọc | Tiêu chuẩn | Lựa chọn |
| Nhiệt độ | Sê-ri 200 (IP66) Sê-ri 300 (IP66) Sê-ri 400 (Exd II BT6 IP66) | |
| Dòng 500 (Exd IICT6 Gb DIP A21TA,T6 IP66) | ||
| -25 độ ~+85 độ | ||
| Cổng nối dây | 2XNPT1/2(200/300 Series applicable) | PT1/2 (áp dụng dòng 200/300) |
| 2XNPT3/4(áp dụng dòng 400/500) | PF1/2(áp dụng dòng 200/300Type) | |
| M20.PG13.5 (áp dụng dòng 200/300) | ||
| PT3/4(áp dụng dòng 400/500) | ||
| PF3/4(áp dụng dòng 400/500) | ||
Ứng dụng
Bộ chỉ báo vị trí van APL-310N được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp cần giám sát trạng thái van:
- Giám sát van đường ống dẫn dầu khí
- Hệ thống xử lý nước và nước thải
- Nhà máy xử lý hóa chất
- Cơ sở sản xuất điện
- Hệ thống điều khiển tự động hóa công nghiệp
- Dây chuyền sản xuất thực phẩm và dược phẩm
Trong một nhà máy xử lý nước thải thông thường, APL-310N được lắp đặt trên van bướm để cung cấp phản hồi theo thời gian thực cho phòng điều khiển, đảm bảo rằng các van điều chỉnh dòng chảy hoạt động chính xác và an toàn.
Câu hỏi thường gặp
Câu 1: Hộp công tắc giới hạn dùng để làm gì?
Hộp công tắc giới hạn được sử dụng để cung cấp phản hồi vị trí đóng/mở của van trong hệ thống điều khiển tự động.
Câu hỏi 2: APL-310N tương thích với loại van nào?
Nó chủ yếu được sử dụng với các van xoay một phần tư chẳng hạn như van bi và van bướm.
Câu 3: APL-310N có phù hợp để sử dụng ngoài trời không?
Có, với vỏ nhôm được xếp hạng IP67, nó có thể được sử dụng trong môi trường ngoài trời và khắc nghiệt.
Q4: Nó sử dụng tiêu chuẩn lắp đặt nào?
Nó sử dụng giá đỡ tiêu chuẩn NAMUR, tương thích với hầu hết các bộ truyền động khí nén.
Chú phổ biến: APL-310N, hộp công tắc giới hạn, đèn báo vị trí van, hộp công tắc van, phụ kiện truyền động khí nén, công tắc giới hạn NAMUR, hộp công tắc IP67, thiết bị phản hồi van
