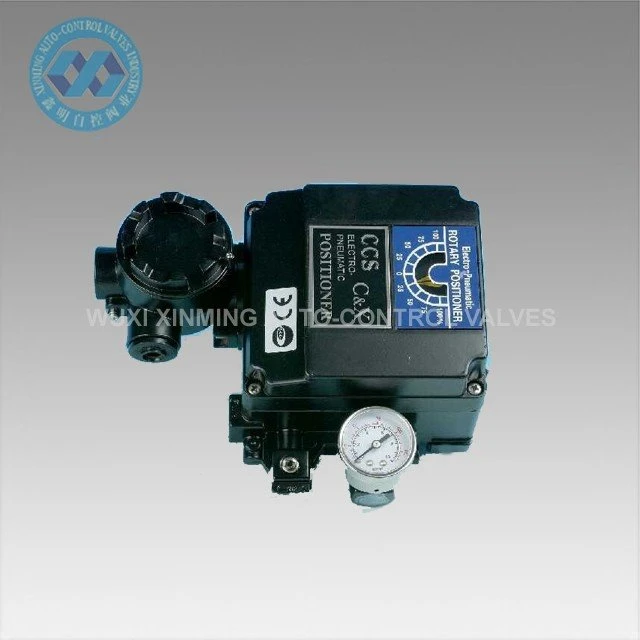

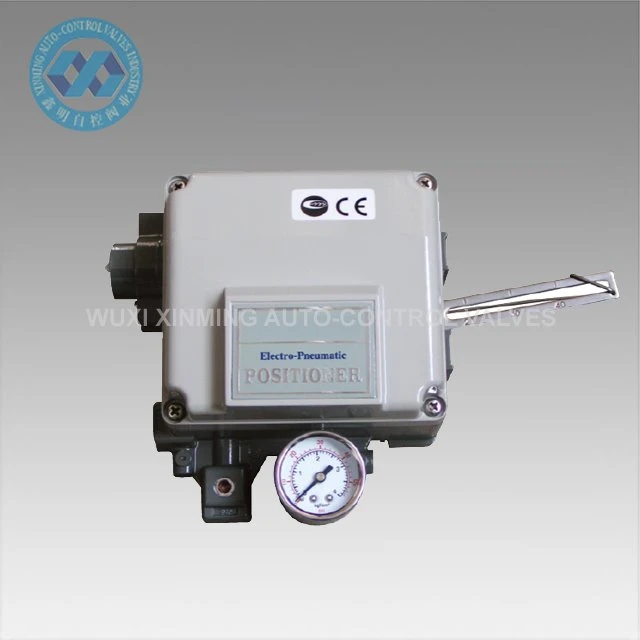

Bộ định vị van YT1000

Gửi yêu cầu

Mô tả

Giơi thiệu sản phẩm

Bộ định vị van YT1000 được sử dụng cùng với van điều khiển khí nén để tạo thành vòng điều khiển vòng kín. Tín hiệu dòng điện một chiều do hệ thống điều khiển đưa ra được chuyển thành tín hiệu khí dẫn động van điều tiết để điều khiển hoạt động của van điều chỉnh. Đồng thời, phản hồi được thực hiện theo độ mở của van điều chỉnh, để vị trí van có thể được định vị chính xác theo tín hiệu điều khiển do hệ thống xuất ra. Bộ định vị điện có thể được sử dụng cho bộ truyền động khí nén tác động đơn (loại lò xo hồi vị) và tác động kép.

Lắp đặt bộ định vị van điện-khí nén: Dòng này là loại điều chỉnh và được thiết kế cho các bộ truyền động tác động kép hoặc tác động đơn với tín hiệu phản hồi đầu vào và đầu ra 4-20 mA. Bộ truyền động khí nén được trang bị bộ định vị và giá đỡ van điện-khí nén, liên kết cần phản hồi thông qua khe NAMUR bánh răng được cố định bằng 4 bu lông. Đường ống nguồn không khí có thể được kết nối để thực hiện điều khiển điều chỉnh.

Các thông số kỹ thuật

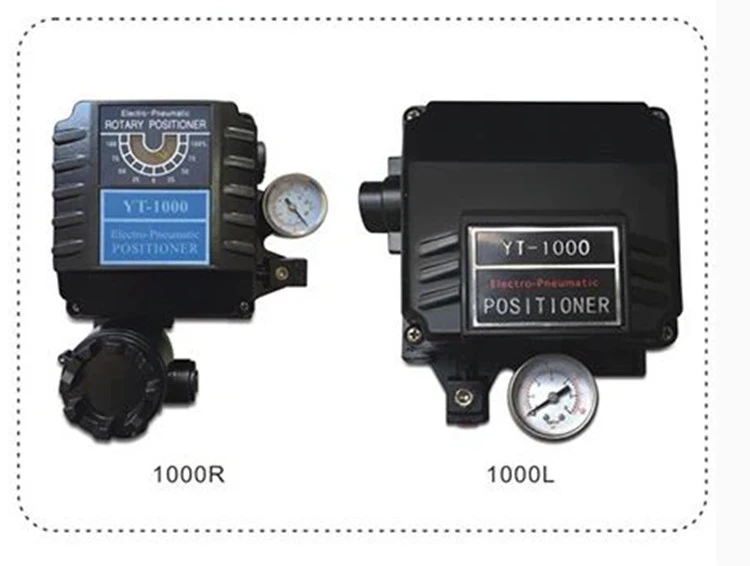

_16981266475822_

Bộ định vị van điện-khí nén dòng 1000 được sử dụng với van điều khiển khí nén để tạo thành vòng điều khiển vòng kín. Tín hiệu dòng điện một chiều do hệ thống điều khiển cung cấp được chuyển thành tín hiệu khí điều khiển van điều chỉnh để điều khiển hoạt động của van điều chỉnh. Đồng thời , phản hồi được thực hiện theo mức độ mở của van điều chỉnh, sao cho vị trí van có thể được định vị chính xác theo tín hiệu điều khiển do hệ thống xuất ra. Bộ định vị điện có thể được sử dụng cho tác động đơn (loại lò xo hồi vị) và tác động kép bộ truyền động khí nén.Lắp đặt bộ định vị van điện-khí nén:Loạt sản phẩm này là loại điều chỉnh và được thiết kế cho bộ truyền động tác động đơn tác động kép với tín hiệu phản hồi mA đầu vào và đầu ra 4-20. Bộ truyền động khí nén được trang bị giá đỡ và bộ định vị van điện-khí nén ,liên kết cần phản hồi thông qua khe NAMUR bánh răng, được gắn chặt bằng 4 bu lông. Đường ống nguồn khí có thể được kết nối để thực hiện điều khiển điều chỉnh.

Mục	Người mẫu	1000L (Loại tuyến tính)	1000R (Loại quay)
		Diễn một mình Tác động kép
Tín hiệu đầu vào, điện trở		4~20Ma.dc 250Ω±15Ω
Áp suất cung cấp khí		1,4 ~ 7kgf/cm2²（20 ~ 100psi）
Đột quỵ		10 ~ 105mm	0-90bằng cấp
Giao diện điện		PT(NPT)1/2
Lớp chống cháy nổ		EXD II BT4/Exd II BT6 /Exia II CT6
Mức độ bảo vệ		IP66
Nhiệt độ môi trường xung quanh		-20bằng cấp~70bằng cấpĐộ lặp lại ±0.5%
tuyến tính		±1%F.S ±2% F.S ±2% F.S
Độ trễ		±1%F.S Nhạy cảm±0.2%F.S ±0.5% F.S
Tiêu thụ năng lượng không khí		3LPM(tăng=1.4kgf/cm²,20psi)
Chảy		80LPM(sup=1.4kgf/cm²,20psi)
Vật liệu		Nhôm đúc
Cân nặng		2,7kg ~ 2,8kg

Người mẫu	1000L/R
Các loại	L: Loại tuyến tính, R: Loại quay
Hình thức hành động	S:Hành động đơn, D:Hành động kép
Dạng chống cháy nổ	M:Exd II BT4 chống cháy nổ Exd II BT6, I:Exia II CT6 an toàn nội tại,n:Bình thường
Đòn bẩy phản hồi	R1,M640L;R2,M840L;R,NAMUR;1,10 ~ 40mm; 2,40 ~ 70mm
lỗ	90,90~180,180
Loại giao diện	PT,NPT
Lựa chọn	0,+PTM, +L/S

Giới thiệu công ty

Từ năm 2007, CÔNG TY TNHH CÔNG NGHIỆP VAN ĐIỀU KHIỂN TỰ ĐỘNG WUXI XINMING đã được thành lập.

Chúng tôi chủ yếu sản xuất Thiết bị truyền động khí nén, Van bi khí nén, Van bướm khí nén, Van điều khiển bằng khí nén/điện, v.v.

Công ty chúng tôi có thiết bị xử lý tiên tiến và thiết bị kiểm tra tinh vi. Thiết bị gia công của chúng tôi bao gồm máy tiện, máy phay, máy khoan, máy bào, máy khoan, máy tiện CNC, trung tâm gia công CNC và các thiết bị khác. Có tổng cộng 30 bộ, trong đó có 5 bộ trung tâm máy đứng nhập khẩu và một số bộ máy tiện CNC tiên tiến.
