Giơi thiệu sản phẩm

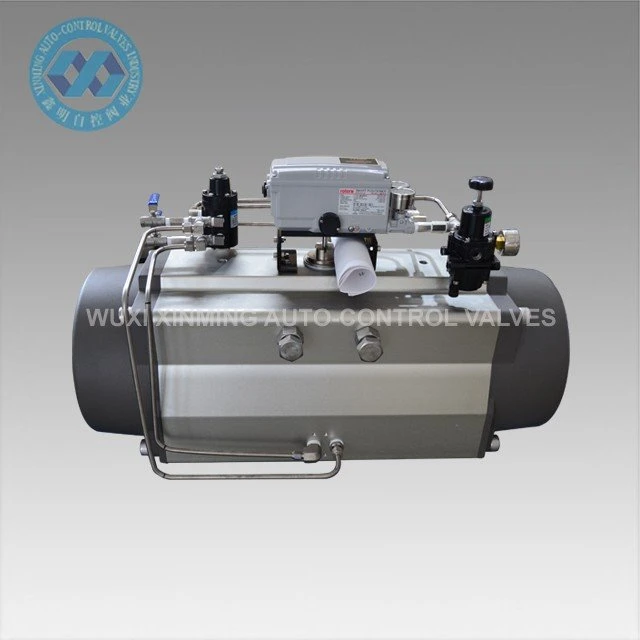

Thiết bị truyền động khí nén bằng nhôm được sử dụng để điều khiển van bướm, van bi và máy móc có chuyển động quay tự động.
Tính năng thiết kế
1. Thân van và piston được anod hóa cứng.
2. Trừ khi vít chỉ thị bằng nhựa, tất cả các vít khác là SS304.
3. Các mômen đầu ra lớn và nhỏ là tùy chọn.
Chi tiết nhanh

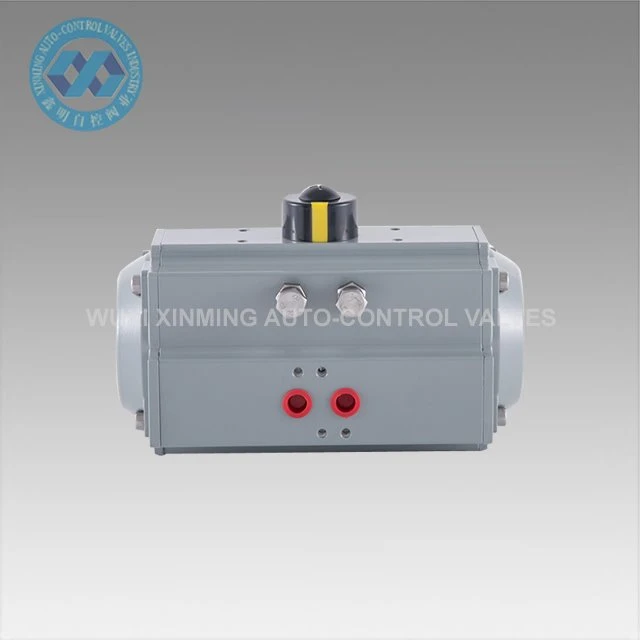

Tên sản phẩm: Thiết bị truyền động khí nén bằng nhôm
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Phạm vi nhiệt độ làm việc: -20 độ cộng với 80 độ (tiêu chuẩn)
-40 độ cộng với 80 độ (nhiệt độ thấp)
-15 độ 150 độ (nhiệt độ cao)
Áp suất cấp khí: 0. 20,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: anodized cứng với lớp phủ Epoxy toàn bộ (chống ăn mòn nhẹ)
Màu nắp cuối: đen xám, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v.
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
Thông số kỹ thuật
BẢNG ĐẦU RA KHÍ NÉN NHÔM XM BẢNG TORQUE
Người mẫu | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM - DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM - DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM - DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM - DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM - DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM - DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM - DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM - DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM - DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM - DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM - DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM - DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM - DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM - DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM - DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM - DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM - DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM - DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

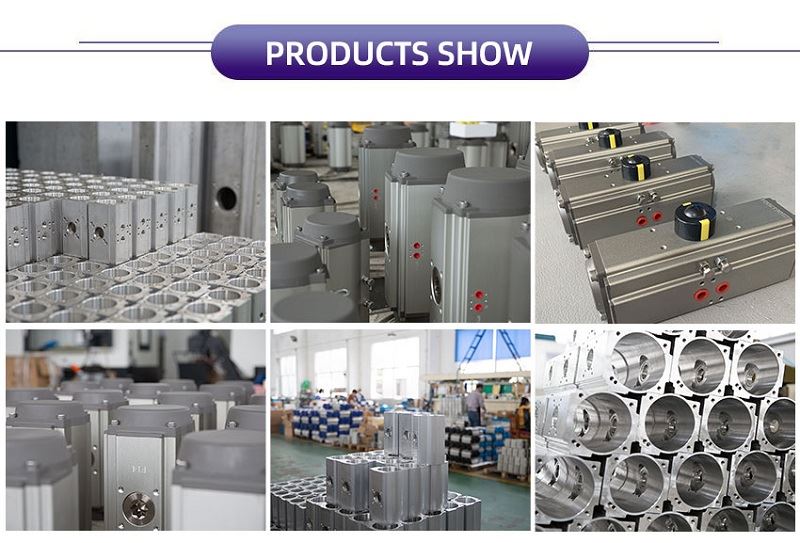

Phụ tùng và vật liệu

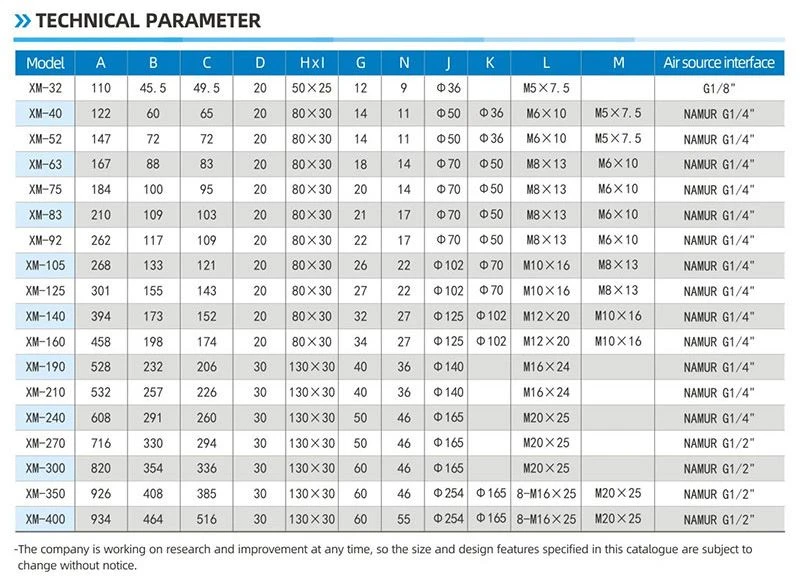

Sơ đồ kích thước
Giới thiệu công ty
Kể từ năm 2007, CÔNG TY TNHH CÔNG NGHIỆP VAN ĐIỀU KHIỂN WUXI XINMING AUTO - đã được thành lập.
Chúng tôi chủ yếu sản xuất Thiết bị truyền động khí nén, Van bi khí nén, Van bướm khí nén, Van điều khiển điện / khí nén, v.v.
Công ty chúng tôi có thiết bị xử lý tiên tiến và thiết bị kiểm tra tinh vi. Thiết bị gia công của chúng tôi bao gồm máy tiện, máy phay, máy doa, máy bào, máy khoan, máy tiện CNC, trung tâm gia công CNC và các thiết bị khác. Tổng số có 30 bộ, trong đó có 5 bộ trung tâm máy đứng nhập khẩu và một số bộ máy tiện CNC tiên tiến.
Khả năng cung cấp:10000 đơn vị mỗi tháng Thiết bị truyền động quay bằng khí nén
Đóng gói giao hàng
Chi tiết đóng gói: 1). thùng carton riêng biệt với bao bì xốp bên trong
2). trường hợp ván ép cho chuyến hàng đại dương
3). Pallet ván ép để vận chuyển hàng không
Cảng khởi hành:Thượng Hải, Trung Quốc
Thời gian dẫn:
Số lượng (Đơn vị) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Ước tính Thời gian (ngày) | Hàng tồn kho | 7 | 20 | Được thương lượng |
