Giơi thiệu sản phẩm

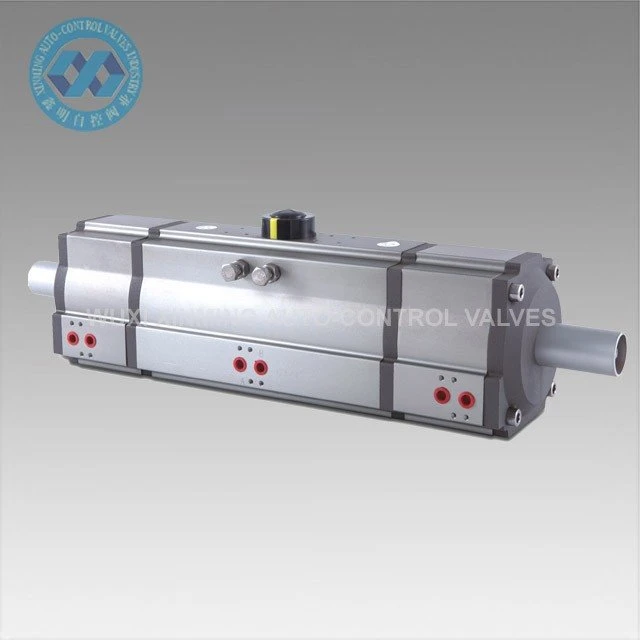

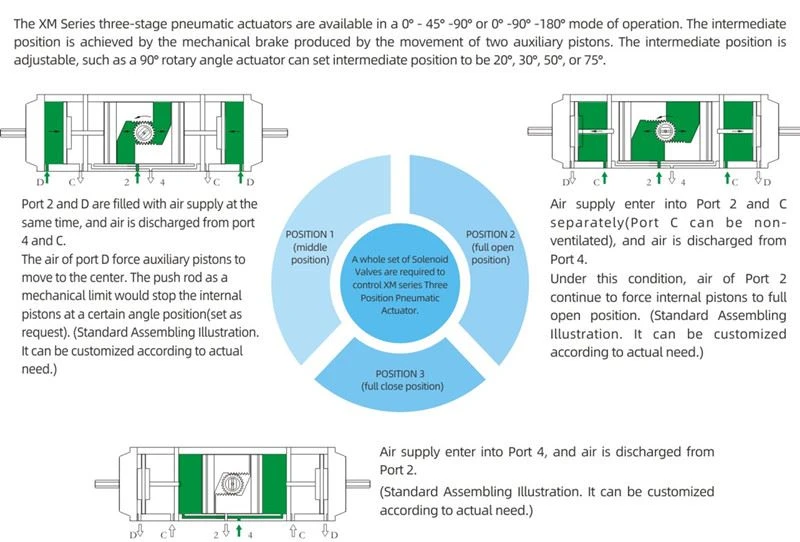

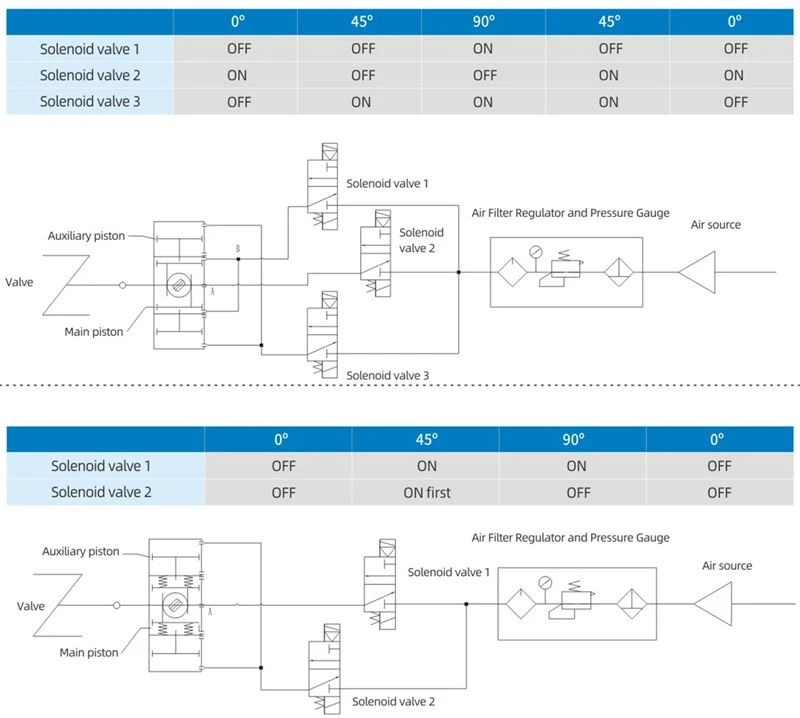

Bộ truyền động khí nén ba giai đoạn XM Series có sẵn ở chế độ 0 độ - 45 độ -90 độ hoặc 0 độ -90 độ -180 độ hoạt động. Vị trí trung gian được thực hiện nhờ phanh cơ tạo ra do chuyển động của hai piston phụ. Vị trí trung gian có thể điều chỉnh, chẳng hạn như thiết bị truyền động góc quay 90 độ có thể đặt vị trí trung gian là 20 độ, 30 độ, 50 độ hoặc 75 độ.
Chi tiết nhanh

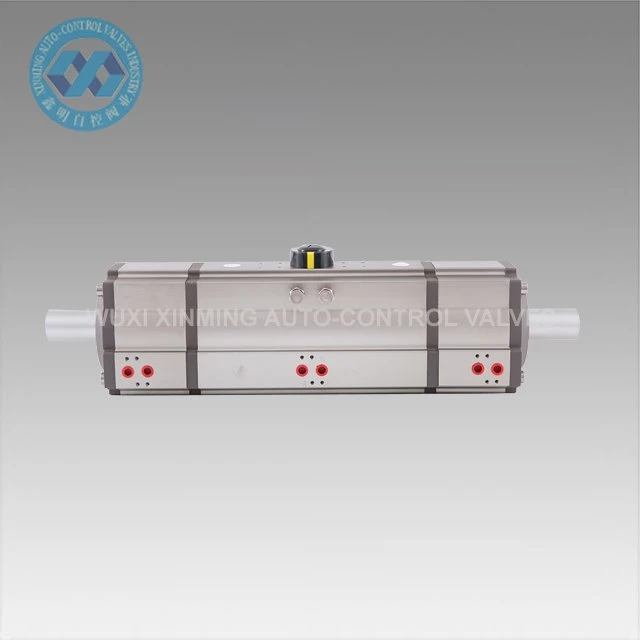

Tên sản phẩm: Bộ truyền động khí nén 3 vị trí
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm -400 mm
Góc quay: 0 độ ~ 180 độ (± 5 độ)
Phạm vi nhiệt độ làm việc: -20 độ ~ cộng 80 độ (tiêu chuẩn)
-40 độ ~ cộng 80 độ (nhiệt độ thấp)
-15 độ ~ 150 độ (nhiệt độ cao)
Áp suất cấp khí: {{0}}. 2 ~ 0,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: anot hóa cứng hoặc oxy hóa nhúng
Màu nắp cuối: đen xám, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v.
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
Ưu điểm của thiết bị truyền động khí nén
1. Chấp nhận tín hiệu khí liên tục và đầu ra dịch chuyển tuyến tính (sau khi thêm thiết bị chuyển đổi điện / khí, nó cũng có thể chấp nhận tín hiệu điện liên tục), và một số có thể tạo ra dịch chuyển góc khi được trang bị cánh tay của rocker.
2. Nó có chức năng tích cực và tiêu cực.
3. Tốc độ di chuyển lớn, nhưng tốc độ sẽ trở nên chậm hơn khi tải tăng lên.
4. Lực đầu ra liên quan đến áp suất vận hành.
5. Độ tin cậy cao, nhưng van không thể bảo dưỡng sau khi nguồn khí bị ngắt (có thể bảo dưỡng sau khi lắp thêm van giữ).
6. Thật bất tiện khi nhận ra điều khiển phân đoạn và điều khiển chương trình.
7. Bảo trì đơn giản và khả năng thích ứng tốt với môi trường.
8. Công suất đầu ra lớn.
9, với chức năng chống cháy nổ.
Khả năng cung cấp
Khả năng cung cấp: 10000 đơn vị mỗi tháng Thiết bị truyền động quay bằng khí nén
Đóng gói & Giao hàng
Chi tiết đóng gói: 1). thùng carton riêng biệt với bao bì xốp bên trong
2). trường hợp ván ép cho chuyến hàng đại dương
3). Pallet ván ép để vận chuyển hàng không
Thuận lợi
1) Tất cả các phụ tùng thay thế quan trọng sẽ được xử lý bằng anod hóa cứng để tăng cường sức mạnh ở mức độ cao nhằm đảm bảo hiệu suất và tuổi thọ hoạt động tốt.
2) Tất cả các quy trình đều được tạo hình một lần bởi CNC để đảm bảo độ chính xác của quy trình và tuổi thọ của nhiệm vụ.
Thông số kỹ thuật
BẢNG ĐIỀU KHIỂN KHÍ NÉN ĐẦU RA XM 3 VỊ TRÍ
Người mẫu | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM-DA 32-3 S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA 40-3 S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA 52-3 S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA 63-3 S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA 75-3 S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA 83-3 S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA 92-3 S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA 105-3 S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA 125-3 S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA 140-3 S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA 160-3 S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA 190-3 S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA 210-3 S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA 240-3 S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA 270-3 S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA 300-3 S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA 350-3 S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA 400-3 S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
