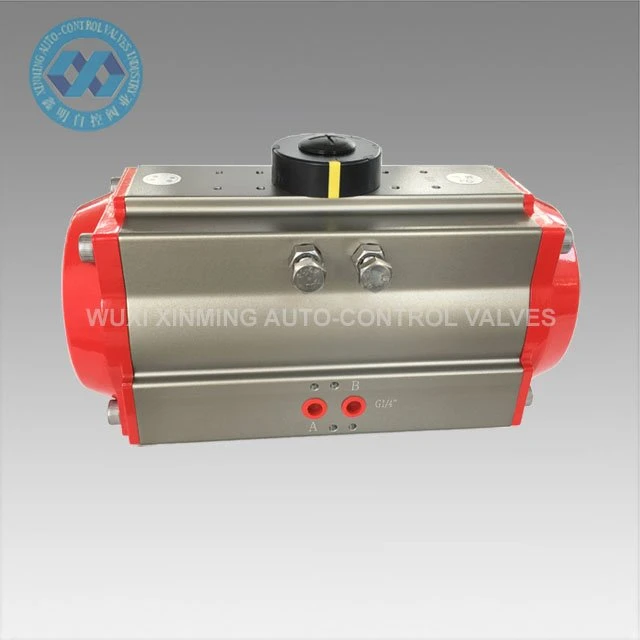

Bộ truyền động quay bằng khí nén sử dụng khí nén để tạo ra năng lượng vận hành. Một số được thiết kế để điều khiển từ xa các van. Bộ truyền động quay bằng khí nén có độ bền cao, cung cấp lực cao so với kích thước của chúng và có thể được sử dụng trong môi trường nguy hiểm.
Chi tiết sản phẩm:
| Tên sản phẩm | Thiết bị truyền động quay khí nén |
| Tên thương hiệu | XM và OEM cũng được chấp nhận |
| Kích thước thiết bị truyền động | 32mm-400mm |
| Góc quay | 0 độ ~90 độ (±5 độ) |
| Phạm vi nhiệt độ làm việc |
-20 độ ~ +80 độ (tiêu chuẩn) -40 độ ~+80 độ (nhiệt độ thấp) -15 độ ~ 150 độ (nhiệt độ cao) |
| Áp suất cung cấp không khí | 0,2 ~ 0,8 MPa, tối đa 10 MPa |
| Kết nối hàng đầu | VDI/VDE3845 NAMUR |
| Kết nối dưới cùng | ISO 5211 và DIN 3337 |
| Vật liệu | Hợp kim nhôm |
| Kết cấu | thanh răng và bánh răng, piston thanh răng kép |
| Xử lý bề mặt thân thiết bị truyền động | cứng{0}}được anod hóa |
| Màu nắp cuối | đen, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v. |
| Chứng nhận | CE, ATEX, SIL3, ISO9001:2016 |

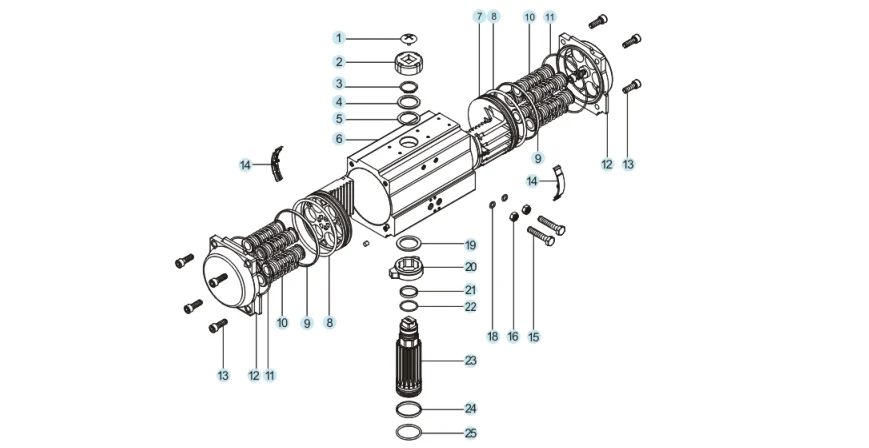

Phụ tùng và vật liệu:
| KHÔNG. | phụ tùng thay thế | Số lượng | Vật liệu | Xử lý chống ăn mòn | Vật liệu tùy chọn |
| 1 | Vít chỉ báo | 1 | Nhựa kỹ thuật | ||
| 2 | Chỉ số | 1 | Nhựa kỹ thuật | ||
| 3 | vòng tròn | 1 | Thép không gỉ | ||
| 4 | Máy giặt | 1 | Thép không gỉ | ||
| 5 | Miếng đệm bên ngoài | 1 | Tetraflo | ||
| 6 | Thân xi lanh | 1 | Hợp kim nhôm | Quá trình oxy hóa cứng, v.v. | |
| 7 | Pít-tông | 2 | Hợp kim nhôm | Oxy hóa cứng | Thép không gỉ |
| 8 | Vòng piston O | 2 | NBR | VITON/cao su silicone | |
| 9 | Vòng bi piston | 2 | Nhựa kỹ thuật | ||
| 10 | Lắp ráp lò xo | 0-12 | Thép lò xo | Sơn nhúng | |
| 11 | Vòng chữ O nắp cuối | 2 | NBR | VITON/cao su silicone | |
| 12 | nắp cuối | 2 | Hợp kim nhôm | Sơn tĩnh điện, vv | |
| 13 | Bu lông nắp cuối | 8 | Thép không gỉ | ||
| 14 | Hướng dẫn pít-tông | 2 | Nhựa kỹ thuật | ||
| 15 | Bu lông điều chỉnh | 2 | Thép không gỉ | ||
| 16 | Đai ốc vít có thể điều chỉnh | 2 | Thép không gỉ | ||
| 17 | Miếng đệm vít có thể điều chỉnh | 2 | Thép không gỉ | Không bắt buộc | |
| 18 | Vòng chữ O vít có thể điều chỉnh | 2 | NBR | VITON/cao su silicone | |
| 19 | Miếng đệm bên trong | 1 | Nhựa kỹ thuật | ||
| 20 | Cám | 1 | Thép hợp kim | ||
| 21 | Vòng bi trục trên | 1 | Nhựa kỹ thuật | ||
| 22 | Vòng chữ O trục trên | 1 | NBR | VITON/cao su silicone | |
| 23 | bánh răng | 1 | Thép hợp kim | Mạ niken/mạ crom | Thép không gỉ |
| 24 | Vòng bi trục dưới | 1 | Nhựa kỹ thuật | ||
| 25 | Vòng chữ O trục dưới | 1 | NBR | VITON/cao su silicone |

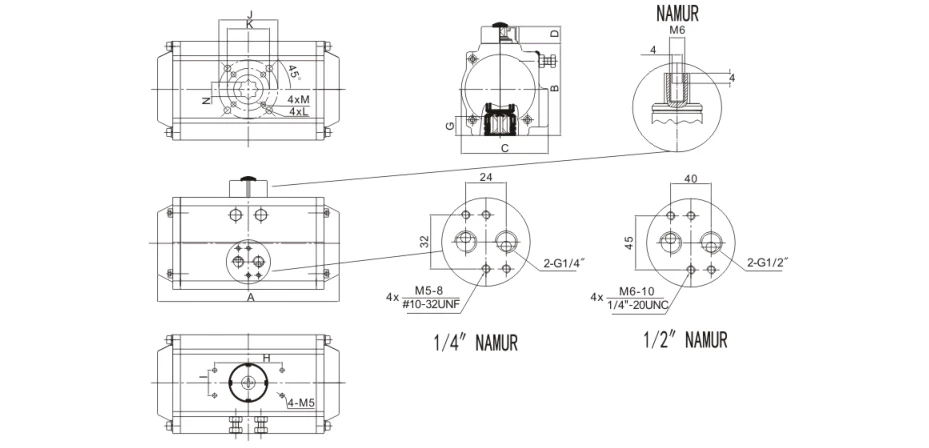

Sơ đồ kích thước:
Thông số kỹ thuật sản phẩm:
| Người mẫu | A | B | C | D | H×I | G | N | J | K | L | M | Giao diện nguồn không khí- |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Lợi thế
1) Tất cả các phụ tùng thay thế quan trọng sẽ được xử lý bằng anod hóa cứng để tăng cường độ bền của chúng ở mức độ cao nhằm đảm bảo hiệu suất tốt và tuổi thọ hoạt động.
2) Tất cả các quy trình đều được tạo hình một lần bằng CNC để đảm bảo độ chính xác của quy trình và thời gian sử dụng.
Ứng dụng
Thiết bị truyền động quay bằng khí nén có thể được áp dụng cho các môi trường trong nhà hoặc ngoài trời dễ cháy, ăn mòn, bụi bặm, mạnh, bức xạ, rung và ăn mòn và được sử dụng rộng rãi trong năng lượng điện, hóa dầu, luyện kim, dầu, khí tự nhiên, thị trấn, tòa nhà và các lĩnh vực khác. Công nghiệp hóa chất, lọc dầu, khai thác mỏ, nhà máy điện, luyện kim, xây dựng, y học, thực phẩm, khí đốt tự nhiên, nghiên cứu khoa học, v.v.
Khả năng cung cấp
Khả năng cung cấp: 10000 chiếc mỗi tháng, Thiết bị truyền động quay bằng khí nén
Đóng gói & Giao hàng
Chi tiết đóng gói:
1) Một thùng carton riêng biệt có bao bì xốp bên trong
2) Vỏ gỗ dán cho lô hàng đường biển
3) Pallet gỗ dán cho vận chuyển hàng không
Cảng khởi hành: Thượng Hải, Trung Quốc
Thời gian dẫn:
|
Số lượng (Đơn vị) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Ước tính. Thời gian (ngày) |
Hàng có sẵn |
7 |
20 |
Sẽ được đàm phán |
Dịch vụ của chúng tôi
1) Đường dây nóng 7x24 giờ
2) Kiểm soát chất lượng nghiêm ngặt
3) Chất lượng tốt với giá ưu đãi
4) Dịch vụ sau{1}}xuất sắc
5) Hỗ trợ kỹ thuật trực tuyến
6) Thời gian giao hàng nhanh
Về chúng tôi:
Công ty TNHH Van điều khiển tự động Vô Tích Xinming-chuyên sản xuất bộ truyền động khí nén dòng XM và van điều khiển tự động được chứng nhận ISO9001, tuân thủ các tiêu chuẩn ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Với khả năng R&D tiên tiến và cơ sở sản xuất, các sản phẩm của chúng tôi phục vụ các ngành công nghiệp đa dạng, bao gồm các nhà máy dầu khí, hóa chất và điện, thể hiện cam kết của chúng tôi về "Công nghệ là trên hết, Chất lượng xuất sắc" thông qua các giải pháp đổi mới và hiệu suất đáng tin cậy.
