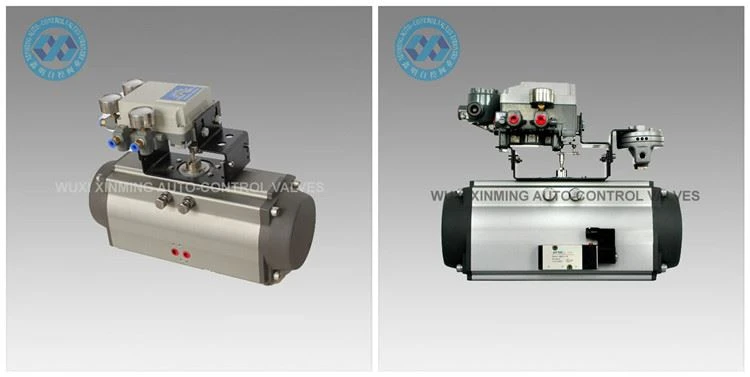

Giơi thiệu sản phẩm

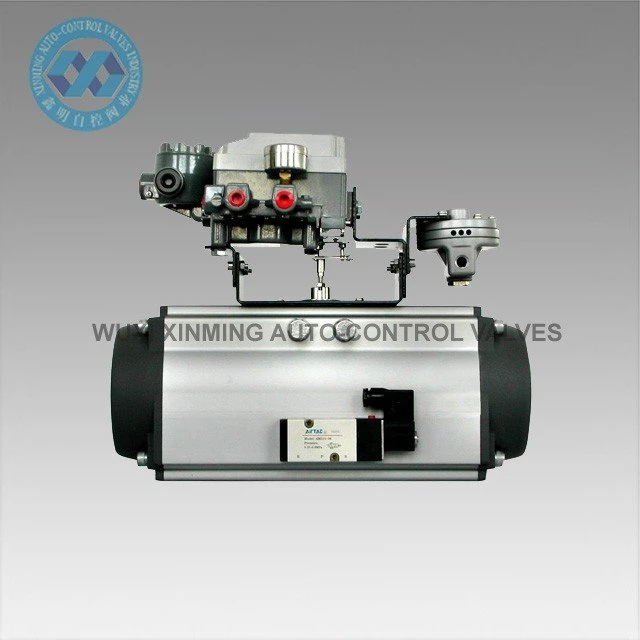

AT Pneumatic Actuator được sử dụng để điều khiển van bướm, van bi và máy móc có chuyển động quay tự động. Piston đôi giá đỡ bằng hợp kim nhôm đúc chính xác với quá trình xử lý oxy hóa cứng cải thiện độ chính xác của góc quay và tuổi thọ làm việc. Thiết bị truyền động khí nén bánh răng và thanh răng dòng XM có kiểu dáng độc đáo, tiên tiến về công nghệ, chính xác trong sản xuất, kinh tế và thiết kế nhỏ gọn, và có thể được trang bị trực tiếp với các phụ kiện khác để nâng cao hiệu quả và tính kinh tế.
Chi tiết nhanh

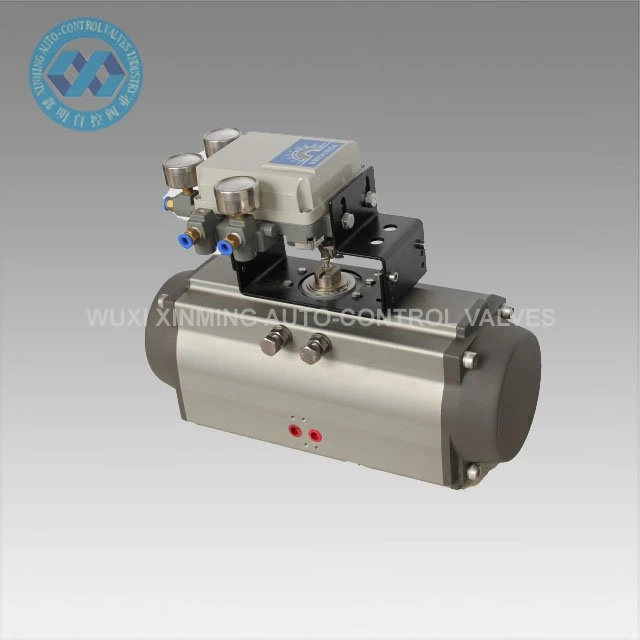

Tên sản phẩm: Thiết bị truyền động khí nén AT
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm-400mm
Góc quay: 0 ° ~ 90 ° (± 5 °)
Phạm vi nhiệt độ làm việc: -20 ℃ ~ +80 ℃ (tiêu chuẩn)
-40 ℃ ~ +80 ℃ (nhiệt độ thấp)
-15 ℃ ~ 150 ℃ (nhiệt độ cao)
Áp suất cấp khí: 0,2 ~ 0,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: anot hóa cứng hoặc oxy hóa nhúng
Màu nắp cuối: đen xám, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v.
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
Thông số kỹ thuật
XM TẠI BẢNG QUY TẮC ĐẦU RA CỦA ACTUATIC KHÍ NÉN
Người mẫu | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

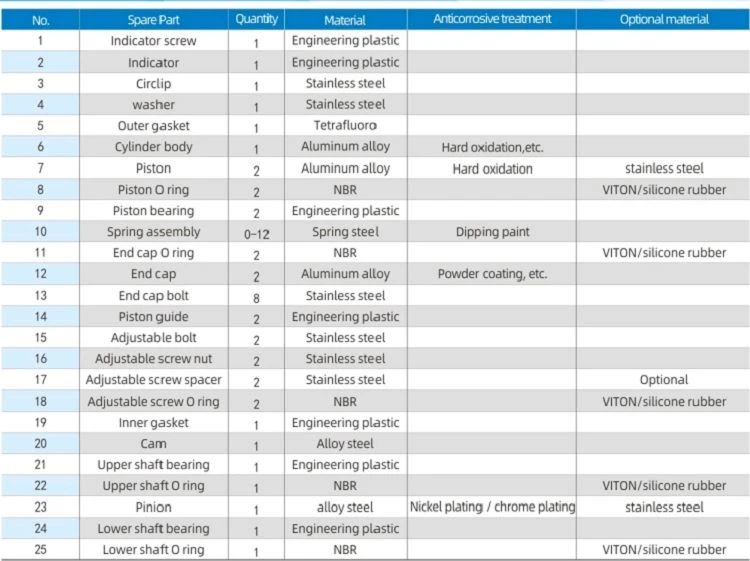

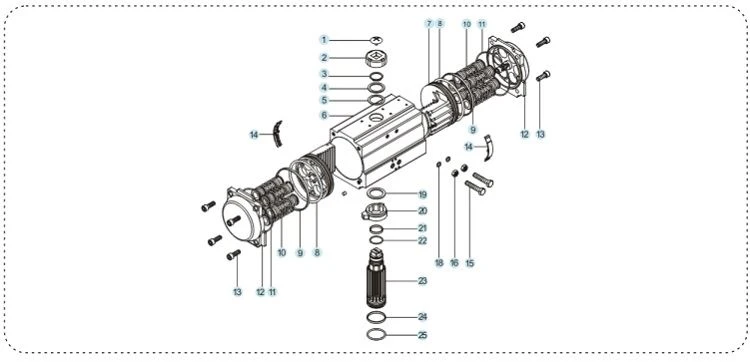

Phụ tùng và vật liệu

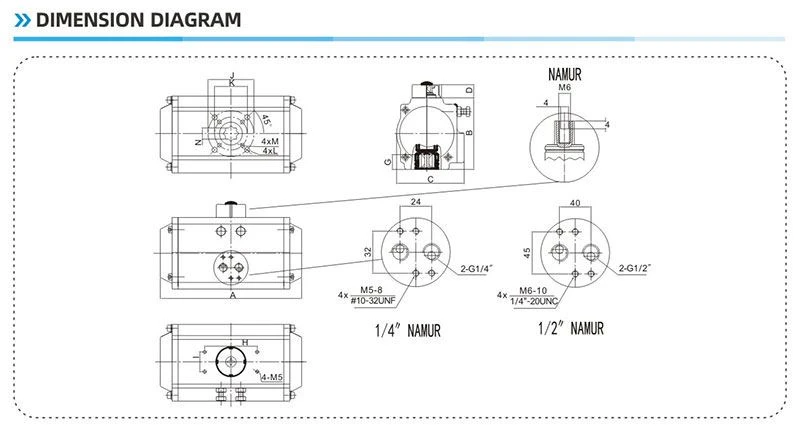

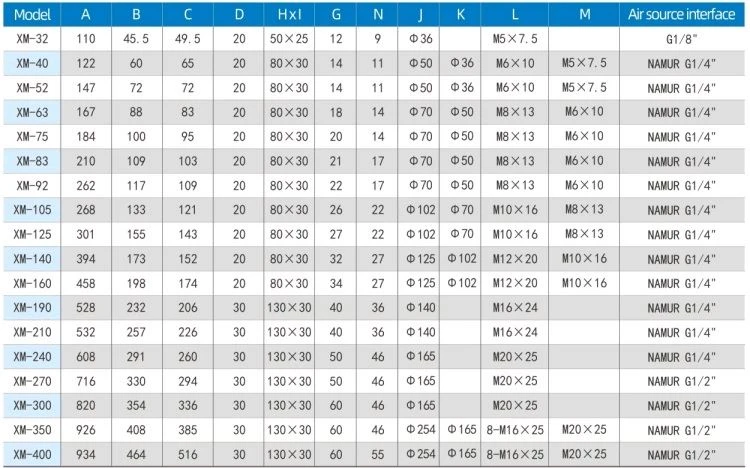

Sơ đồ kích thước
Lợi thế
1) Tất cả các phụ tùng thay thế quan trọng sẽ được xử lý bằng anod hóa cứng để tăng cường sức mạnh ở mức độ cao để đảm bảo hiệu suất và tuổi thọ hoạt động tốt.
2) Tất cả quá trình đều được tạo hình một lần bởi CNC để đảm bảo độ chính xác của quá trình và tuổi thọ của nhiệm vụ.
Giới thiệu công ty
Từ năm 2007, CÔNG TY TNHH CÔNG NGHIỆP VAN ĐIỀU KHIỂN TỰ ĐỘNG WUXI XINMING được thành lập.
Chúng tôi chủ yếu sản xuất Thiết bị truyền động khí nén, Van bi khí nén, Van bướm khí nén, Van điều khiển khí nén / điện, v.v.

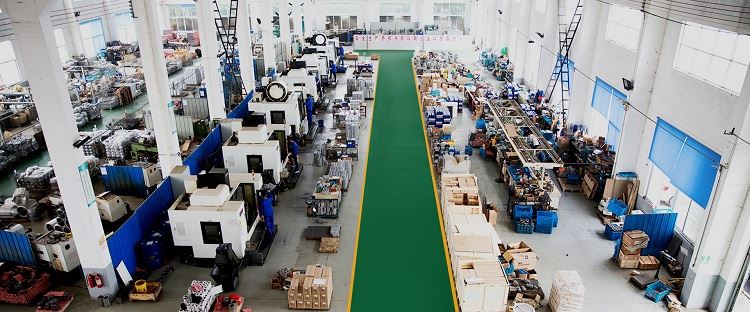

Công ty chúng tôi có thiết bị xử lý tiên tiến và thiết bị kiểm tra tinh vi. Thiết bị gia công của chúng tôi bao gồm máy tiện, máy phay, máy doa, máy bào, máy khoan, máy tiện CNC, trung tâm gia công CNC và các thiết bị khác. Có tất cả 30 bộ, trong đó có 5 bộ trung tâm máy đứng nhập khẩu và một số bộ máy tiện CNC tiên tiến.
