Tổng quan về sản phẩm

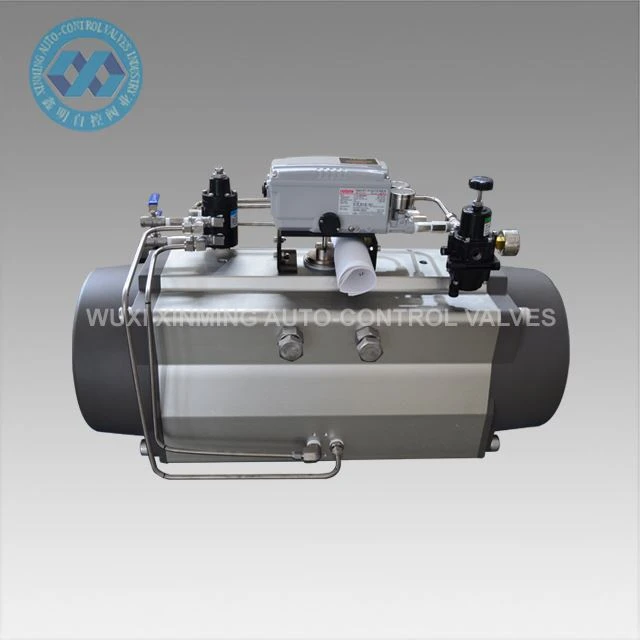

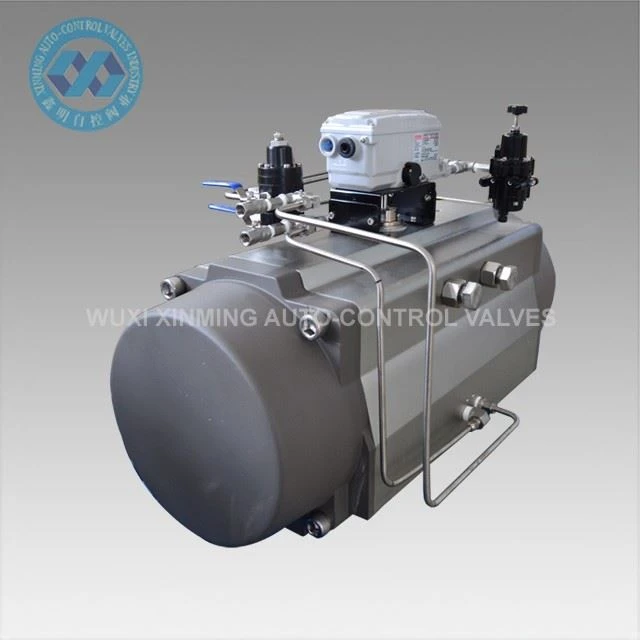

Thiết bị truyền động khí nén bánh răng và giá đỡ tác động kép được thiết kế để tự động hóa van bi xoay một phần tư và van bướm trong hệ thống đường ống công nghiệp. Nó cung cấp khả năng điều khiển khí nén đáng tin cậy cho hoạt động van 0 độ –90 độ và tương thích với các giao diện lắp tiêu chuẩn như ISO 5211 và NAMUR VDI/VDE 3845.
Nó được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, nơi cần có sự truyền động van ổn định và tiêu chuẩn hóa.
Thông số kỹ thuật
| Tên sản phẩm | Thiết bị truyền động quay khí nén |
| Tên thương hiệu | XM và OEM cũng được chấp nhận |
| Kích thước thiết bị truyền động | 32mm-400mm |
| Góc quay | 0 độ ~ 90 độ |
| Phạm vi nhiệt độ làm việc |
-20 độ ~ +80 độ (tiêu chuẩn) -40 độ ~+80 độ (nhiệt độ thấp) -15 độ ~ 150 độ (nhiệt độ cao) |
| Áp suất cung cấp không khí | 0,2 ~ 0,8MPa, tối đa 10Mpa |
| Kết nối hàng đầu | VDI/VDE3845 NAMUR |
| Kết nối dưới cùng | ISO 5211 và DIN 3337 |
| Vật liệu | Hợp kim nhôm |
| Kết cấu | thanh răng và bánh răng, piston thanh răng kép |
| Xử lý bề mặt thân thiết bị truyền động | anod hóa cứng |
| Màu nắp cuối | xám đen, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v. |
| Chứng nhận | CE, ATEX, SIL3, ISO9001:2016 |
XM BẢNG MÔ-men xoắn đầu ra thiết bị truyền động quay khí nén đôi
|
Người mẫu |
Áp suất không khí đầu vào (đơn vị: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Mô-men xoắn đầu ra áp suất không khí (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Đặc trưng
- Thiết kế bánh răng và thanh răng tác động kép đảm bảo khả năng điều khiển đóng mở-được dẫn động bằng không khí ổn định.
- Đầu ra xoay một phần tư 0 độ –90 độ-cho van bi và van bướm.
- Cấu trúc piston thanh răng kép giúp cải thiện sự cân bằng mô-men xoắn và giảm ứng suất cơ học.
- Thân nhôm anodized cứng cung cấp khả năng chống ăn mòn trong môi trường công nghiệp.
- Gắn NAMUR VDI/VDE 3845 và ISO 5211 để cài đặt trực tiếp mà không cần bộ điều hợp.
- Tùy chọn phạm vi nhiệt độ rộng cho điều kiện làm việc tiêu chuẩn và khắc nghiệt.
- Tùy chỉnh OEM có sẵn cho các yêu cầu về mô-men xoắn, kích thước và màu sắc.
- Được chứng nhận CE, ATEX, SIL3, ISO9001 để sử dụng tự động hóa công nghiệp.
Ứng dụng
- Tự động hóa van bi trong đường ống dẫn dầu khí
- Điều khiển van bướm trong nhà máy xử lý nước
- Hệ thống điều tiết dòng chảy xử lý hóa chất
- Hệ thống kiểm soát chất lỏng và hơi nước của nhà máy điện
- Dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm
- Tự động hóa quy trình công nghiệp nói chung
Khả năng cung cấp
Khả năng cung cấp: 10000 chiếc mỗi tháng Thiết bị truyền động quay bằng khí nén

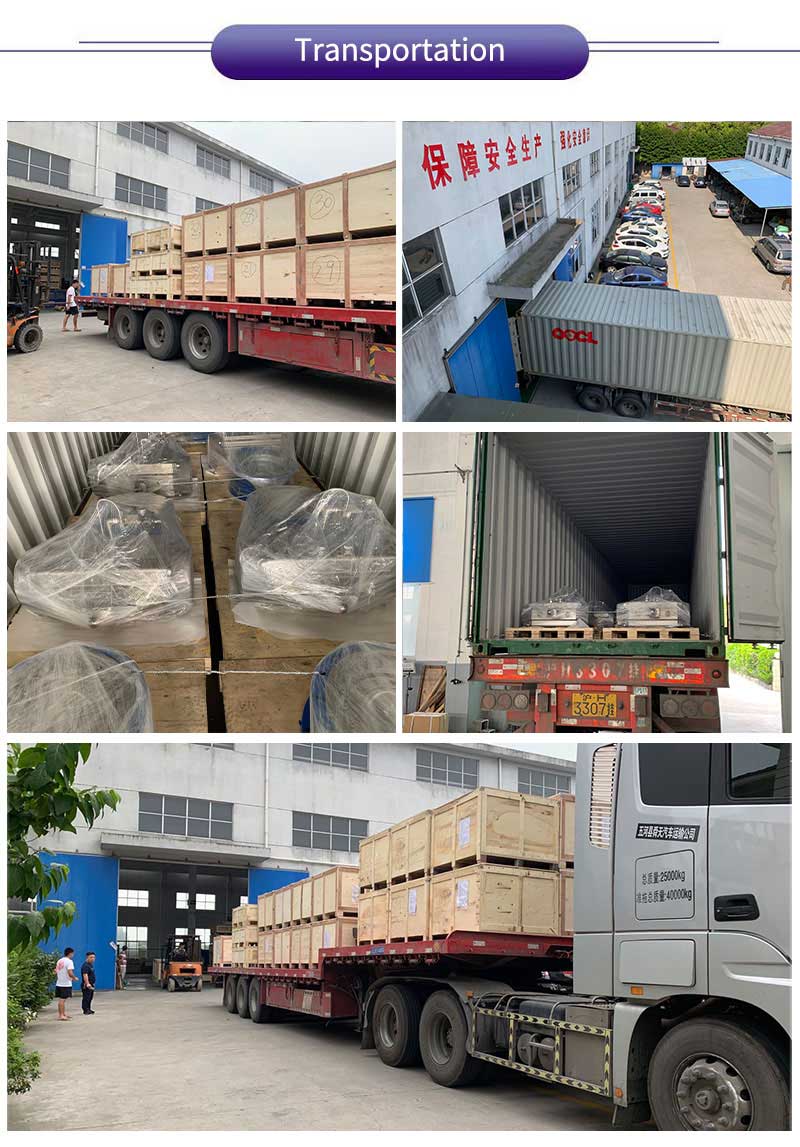

Đóng gói & Giao hàng
Chi tiết đóng gói:
1). thùng carton riêng biệt với bao bì xốp bên trong
2). trường hợp ván ép cho lô hàng đường biển
3). Pallet gỗ dán vận chuyển hàng không
Cảng khởi hành: Thượng Hải, Ninh Ba, v.v. Trung Quốc
Thời gian dẫn:
|
Số lượng (Đơn vị) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Ước tính. Thời gian (ngày) |
Hàng có sẵn |
7 |
20 |
Sẽ được thương lượng |
