Giơi thiệu sản phẩm
Thiết bị truyền động khí nén 90 độ có phong cách độc đáo, công nghệ tiên tiến, sản xuất chính xác, thiết kế nhỏ gọn và tiết kiệm, và có thể được trang bị trực tiếp với các phụ kiện khác để nâng cao hiệu quả và kinh tế.
Chi tiết nhanh

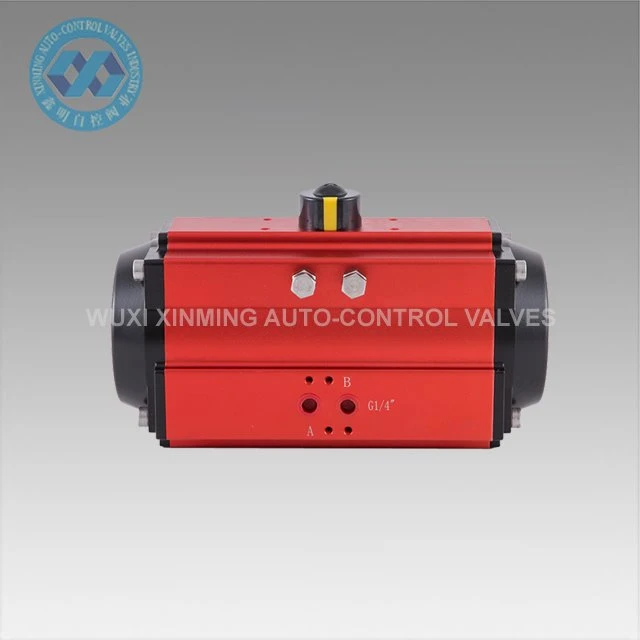

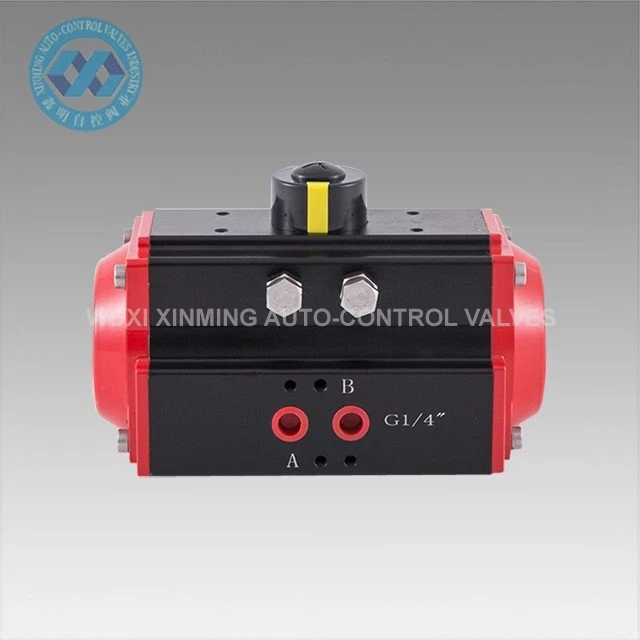

Tên sản phẩm: Bộ truyền động khí nén 90 độ
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm-400mm
Góc quay: 0 ° ~ 90 ° (± 5 °)
Phạm vi nhiệt độ làm việc: -20 ℃ ~ +80 ℃ (tiêu chuẩn)
-40 ℃ ~ +80 ℃ (nhiệt độ thấp)
-15 ℃ ~ 150 ℃ (nhiệt độ cao)
Áp suất cấp khí: 0,2 ~ 0,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: anot hóa cứng hoặc oxy hóa nhúng

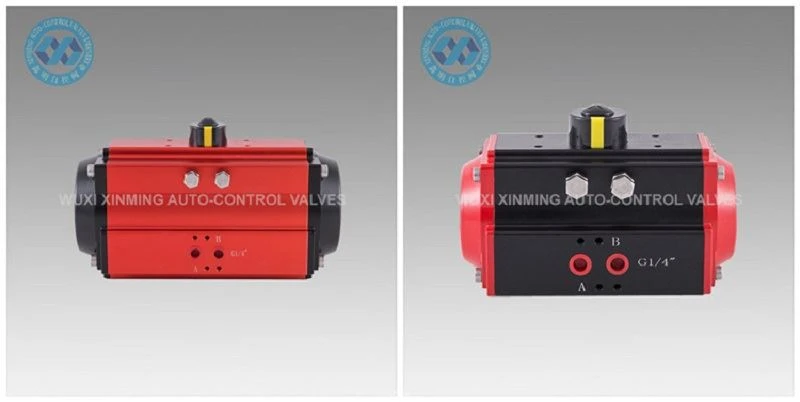

Màu nắp cuối: đen xám, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v.
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
Thông số kỹ thuật
BẢNG TORQUE ĐẦU RA KHÍ NÉN XM 90 ĐỘ
Người mẫu | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

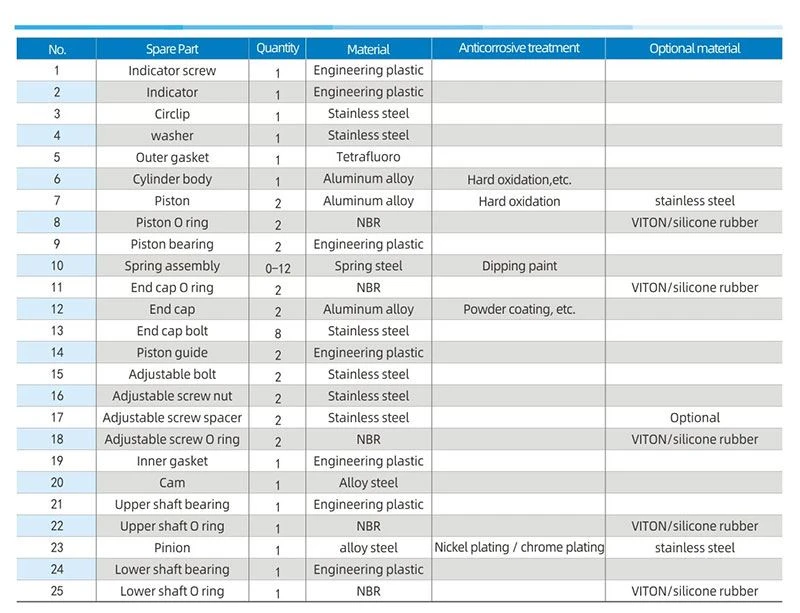

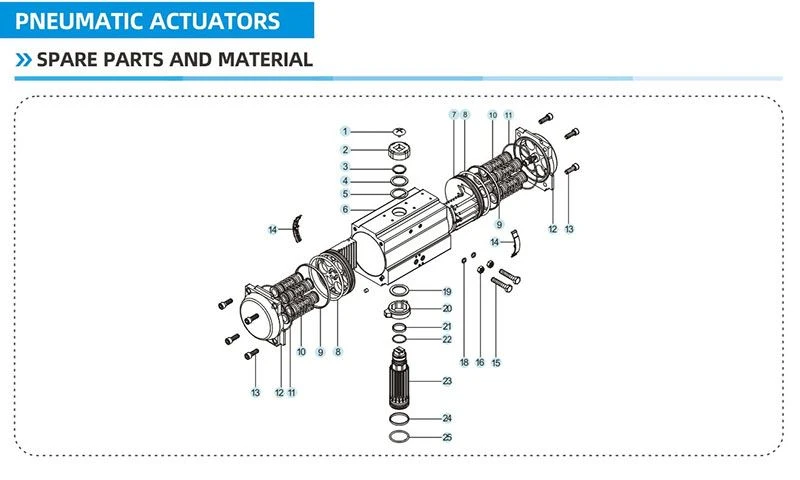

Phụ tùng và vật liệu

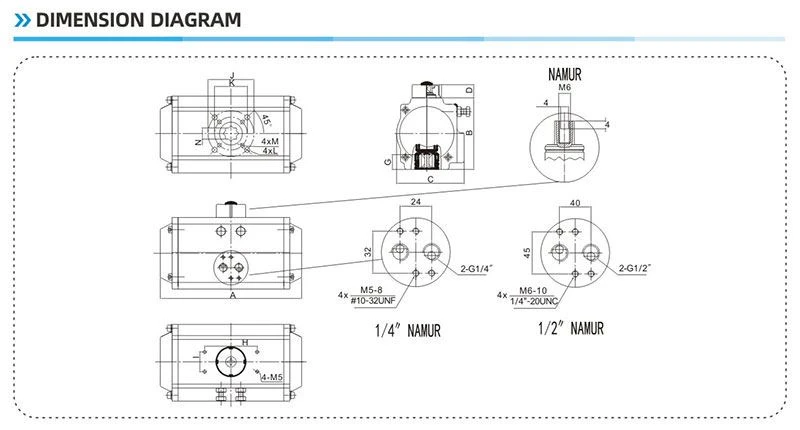

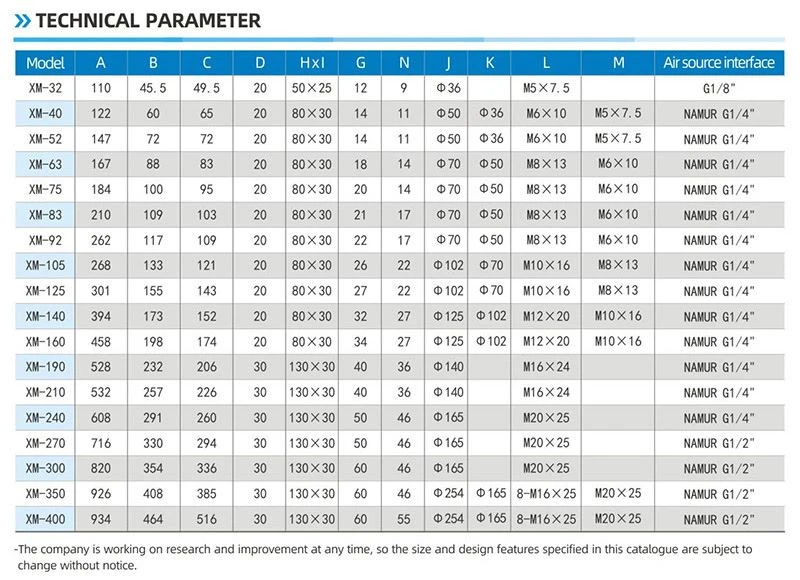

Sơ đồ kích thước
Tính năng
-Cấu tạo là một thanh răng và bộ truyền động khí nén bánh răng nhỏ gọn.
-Sử dụng cho van quý rẽ, van bi, van bướm và van phích cắm.
-Hợp kim nhôm chất lượng cao, bề mặt cứng anốt + Teflon.
-Sản phẩm cao cấp, chất lượng tuyệt vời, và hệ thống chứng nhận hoàn hảo.
-Tất cả các sản phẩm đều được kiểm tra nghiêm ngặt khi xuất xưởng, và mỗi thiết bị truyền động đều được đánh dấu mã sản xuất để dễ dàng xác định và theo dõi dịch vụ.
Lợi thế
1) Tất cả các phụ tùng thay thế quan trọng sẽ được xử lý bằng anod hóa cứng để tăng cường sức mạnh ở mức độ cao để đảm bảo hiệu suất và tuổi thọ hoạt động tốt.
2) Tất cả quá trình đều được tạo hình một lần bởi CNC để đảm bảo độ chính xác của quá trình và tuổi thọ của nhiệm vụ.
Khả năng cung ứng
Khả năng cung cấp: 10000 đơn vị mỗi tháng Thiết bị truyền động quay bằng khí nén
Đóng gói& Vận chuyển
Chi tiết đóng gói: 1). thùng carton riêng biệt với bao bì xốp bên trong
2). trường hợp ván ép cho chuyến hàng đại dương
3). Pallet ván ép để vận chuyển hàng không
Cảng đi: Thượng Hải, Trung Quốc
Thời gian dẫn:
Số lượng (Đơn vị) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Ước tính Thời gian (ngày) | Hàng tồn kho | 7 | 20 | Được thương lượng |
