Giơi thiệu sản phẩm

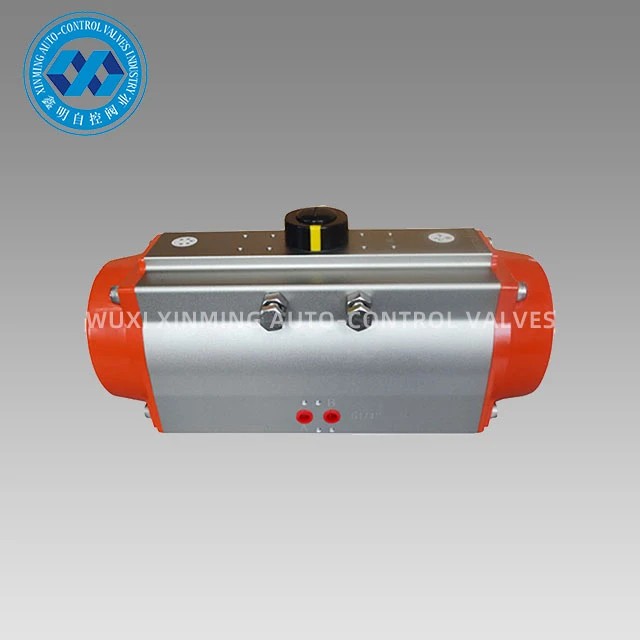

Thiết bị truyền động khí nén anốt cứng có cấu trúc - giá pít-tông - và bánh răng - kép nhỏ gọn với khả năng truyền lực chính xác và mô-men xoắn đầu ra ổn định; thân xi lanh được làm bằng hợp kim nhôm ép đùn, anốt hóa, có bề mặt cứng và chống mài mòn mạnh; nó có thể được cài đặt theo yêu cầu. Van, thiết bị dội âm, bộ định vị (chỉ báo mở), bộ ba và cơ chế vận hành bằng tay. Phù hợp với van bi, van bướm và các van hành trình góc khác.
Tính năng thiết kế
1. Thân van và piston được anod hóa cứng.
2. Trừ khi vít chỉ thị bằng nhựa, tất cả các vít khác là SS304.
3. Các mômen đầu ra lớn và nhỏ là tùy chọn.
Thông số kỹ thuật
BẢNG ĐẦU RA KHÍ NÉN NHÔM XM BẢNG TORQUE
Mô hình | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM - DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM - DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM - DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM - DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM - DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM - DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM - DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM - DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM - DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM - DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM - DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM - DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM - DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM - DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM - DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM - DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM - DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM - DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Phụ tùng và vật liệu
Sơ đồ kích thước
