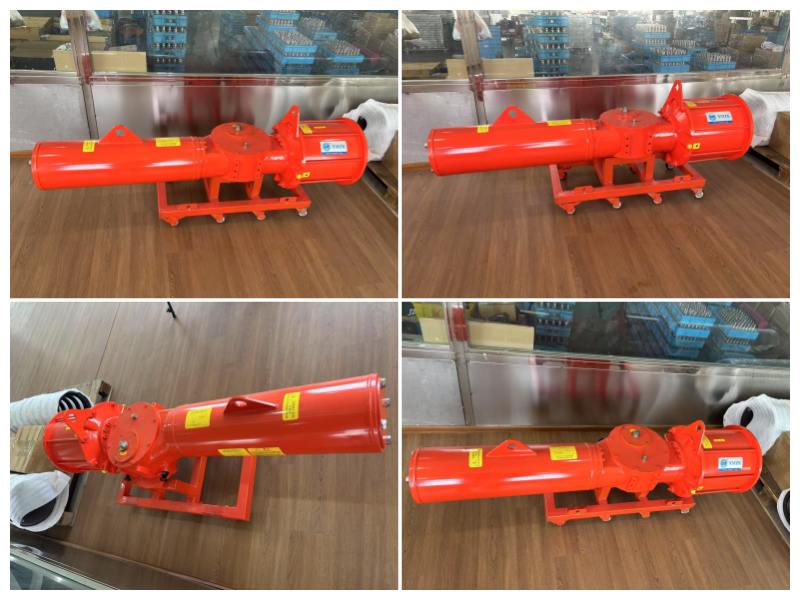

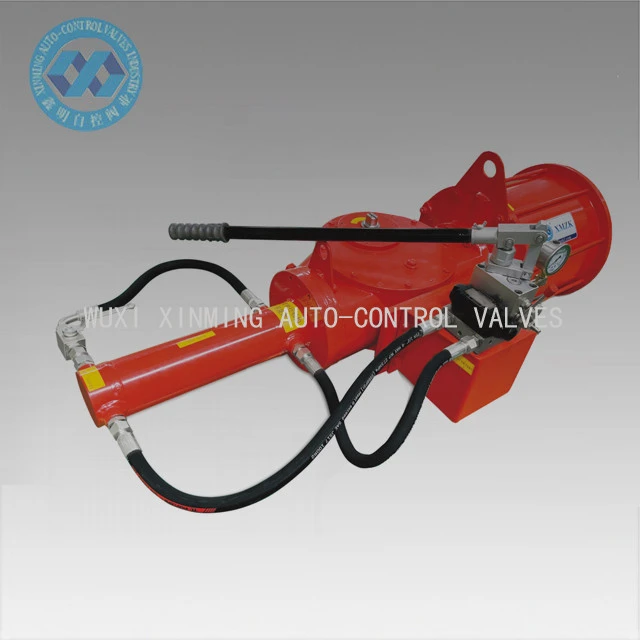

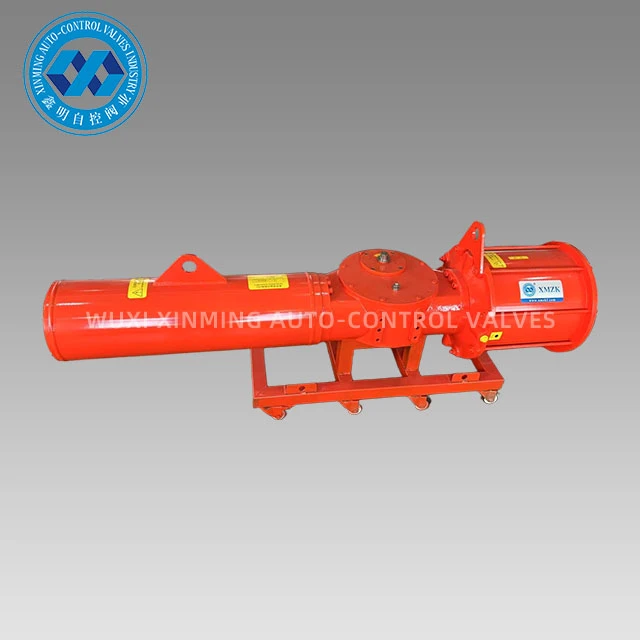

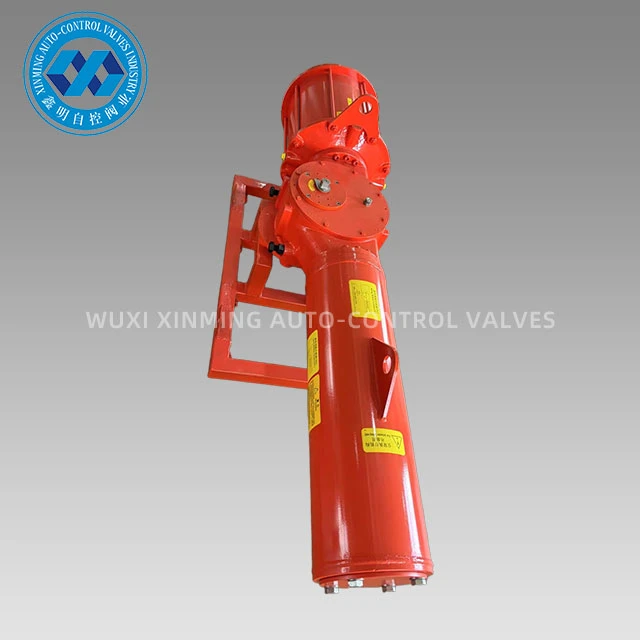

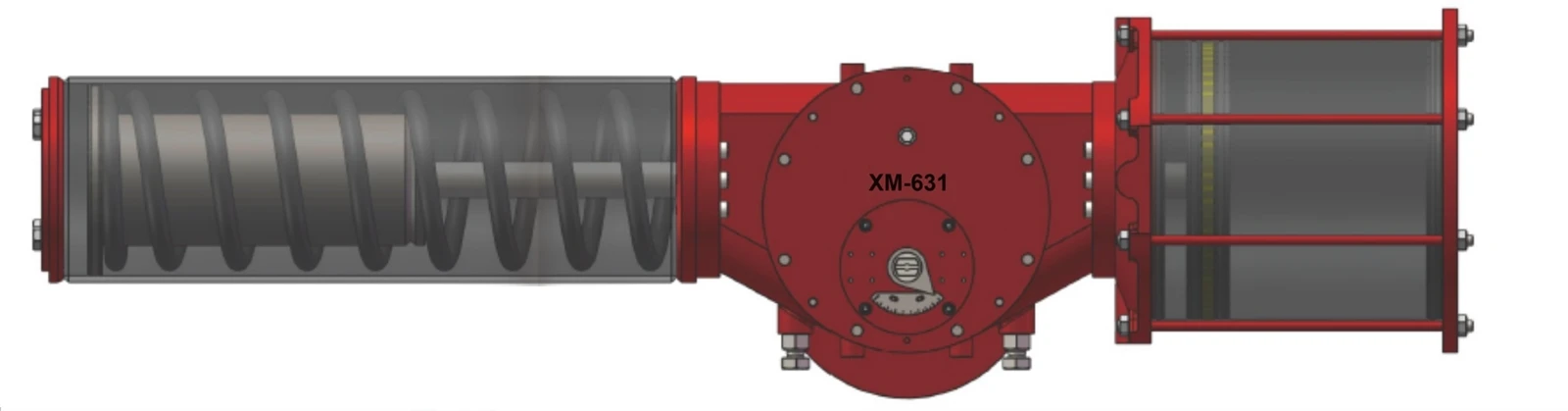

Thiết bị truyền động khí nén Scotch Yoke mùa xuân

Thiết bị truyền động khí nén Spring Return Scotch Yoke là một-thiết bị truyền động có độ tin cậy cao được thiết kế để điều khiển van công nghiệp. Nó sử dụng cơ chế truyền động Scotch Yoke độc ​​đáo để chuyển năng lượng khí nén thành chuyển động quay 90 độ và thực hiện chức năng tự động đặt lại thông qua một lò xo chắc chắn-được tích hợp sẵn, đảm bảo rằng van nhanh chóng trở lại vị trí an toàn (mở hoàn toàn hoặc đóng hoàn toàn) trong trường hợp hỏng khí hoặc trường hợp khẩn cấp. Thiết kế mô-đun của Thiết bị truyền động khí nén Spring Return Scotch Yoke hỗ trợ giao diện tiêu chuẩn ISO 5211/NAMUR, có thể thích ứng với nhiều loại van bi và van bướm khác nhau, đồng thời có thể được trang bị công tắc giới hạn, van điện từ và các phụ kiện khác để điều khiển tự động. So với các bộ truyền động bánh răng và thanh răng truyền thống, cấu trúc ách scotch có hiệu suất cơ học cao hơn và tuổi thọ dài hơn, đồng thời là lựa chọn lý tưởng để điều khiển van trong các điều kiện nguy hiểm. Cấu trúc ách scotch là một lựa chọn tuyệt vời để điều khiển van trong các tình huống nguy hiểm vì nó có tuổi thọ dài hơn và hiệu suất cơ học cao hơn so với các bộ truyền động bánh răng và giá đỡ thông thường.

Tính năng sản phẩm:

1. Có hai loại bộ truyền động khí nén scotch ách XM: đối xứng và nghiêng, tương ứng với hai đặc tính mômen đầu ra khác nhau. Bộ truyền động ách nghiêng có mômen khởi động cao và mômen vận hành thấp, thích hợp cho việc điều khiển van bướm. Bộ truyền động ách scotch đối xứng có đường cong mô-men xoắn cân bằng hơn và chủ yếu phù hợp để điều khiển van bi và van cắm.
2. Các vòng chữ O{1}}được bọc bằng vật liệu kép (cao su và PFA) có thể được áp dụng ở nhiều nhiệt độ và điều kiện làm việc khác nhau.
Thiết kế vòng bi và vòng chữ O{0}}kép đảm bảo độ ổn định và độ tin cậy của xi lanh mô-đun.
3. Mô-men xoắn đầu ra của loại lò xo hồi vị XM có thể đạt hơn 140.000Nm và mô-men xoắn đầu ra của loại tác động kép-có thể đạt hơn 250.000Nm.
Áp suất làm việc: 0,3-0,6MPa.
4. Cả mô-đun thân trung tâm và mô-đun xi lanh đều được làm bằng sắt dẻo hoặc thép cacbon để đảm bảo đủ độ bền. Cấu trúc tổng thể nhỏ gọn, thiết kế đẹp và phối hợp. Thanh ách và piston đảm bảo công suất mô-men xoắn tốt nhất.
5. Vật liệu composite có độ ma sát thấp, tuổi thọ cao tránh tiếp xúc trực tiếp giữa kim loại-với-kim loại, giúp việc bảo trì và thay thế nhanh chóng và dễ dàng.
6. Trục đầu ra tuân thủ các tiêu chuẩn ISO5211 và NAMUR mới nhất. Kích thước của nó có thể được tùy chỉnh, và thép không gỉ là tùy chọn.
7. Đèn báo vị trí tiêu chuẩn NAMUR tạo điều kiện thuận lợi cho việc lắp đặt các phụ kiện như hộp công tắc giới hạn và bộ định vị.
8. Hai bu lông điều chỉnh góc độc lập có thể điều chỉnh hành trình van từ -6 độ đến 96 độ, giúp kéo dài tuổi thọ của ghế van.

Nguyên tắc là:

khí nén đi vào buồng để đẩy pít-tông thực hiện chuyển động tuyến tính và bằng cấu trúc truyền động của chốt chạc và rãnh chạc, chuyển động tuyến tính của pít-tông sẽ được chuyển thành chuyển động quay của chách và dẫn động trục đầu ra quay, do đó đạt được sự điều khiển của van.
