Giơi thiệu sản phẩm

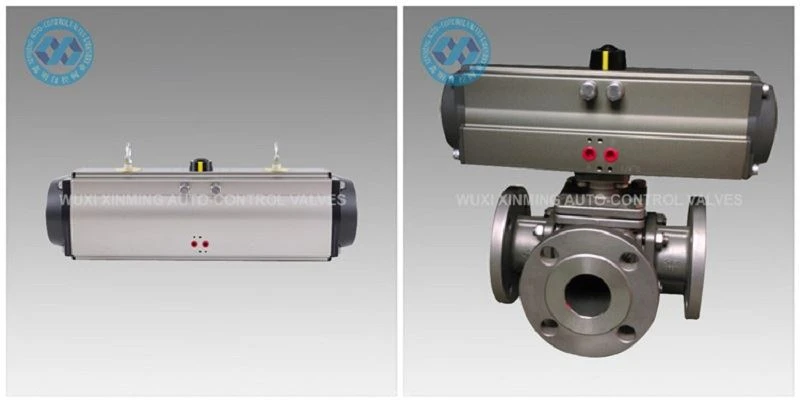

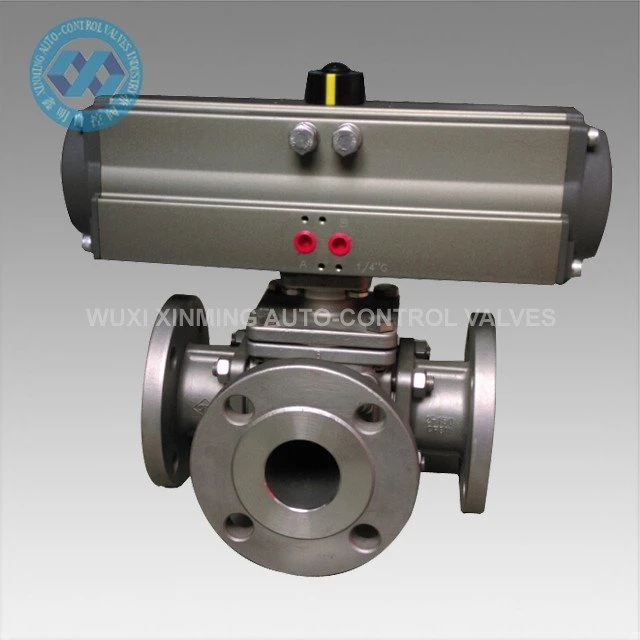

Bộ truyền động khí nén 180 độ bao gồm các piston đôi được dẫn động bởi một thanh răng và bánh răng. Có hai mô hình. Một là loại tác động kép và loại còn lại là loại hồi lưu, có thể thích ứng với các môi trường ăn mòn khác nhau trong nhà hoặc ngoài trời.
Chi tiết nhanh

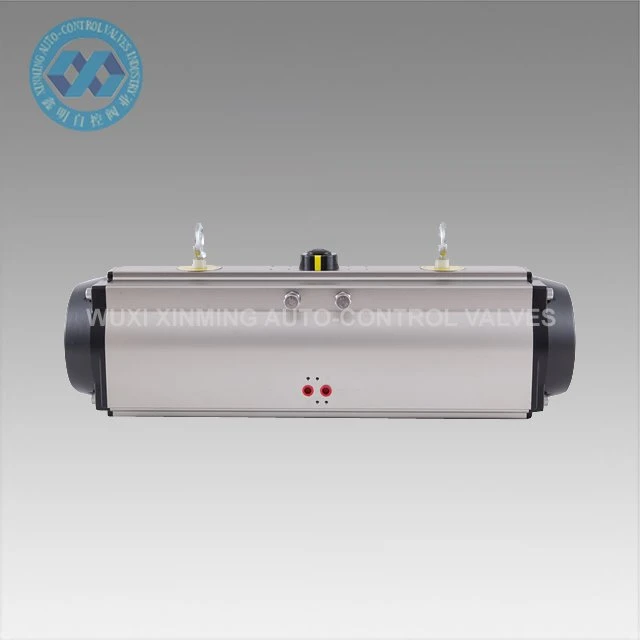

Tên sản phẩm: Bộ truyền động khí nén 180 độ
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm-400mm
Góc quay: 0 ° ~ 180 ° (± 5 °)
Phạm vi nhiệt độ làm việc: -20 ℃ ~ +80 ℃ (tiêu chuẩn)
-40 ℃ ~ +80 ℃ (nhiệt độ thấp)
-15 ℃ ~ 150 ℃ (nhiệt độ cao)
Áp suất cấp khí: 0,2 ~ 0,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: anot hóa cứng hoặc oxy hóa nhúng
Màu nắp cuối: đen xám, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v.
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
Thông số kỹ thuật
BẢNG ĐIỀU KHIỂN TORQUE ĐẦU RA KHÍ NÉN XM 180 ĐỘ
Người mẫu | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM-DA32-180 ° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180 ° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180 ° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180 ° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180 ° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180 ° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180 ° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180 ° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180 ° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180 ° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180 ° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180 ° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180 ° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180 ° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180 ° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180 ° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180 ° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180 ° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

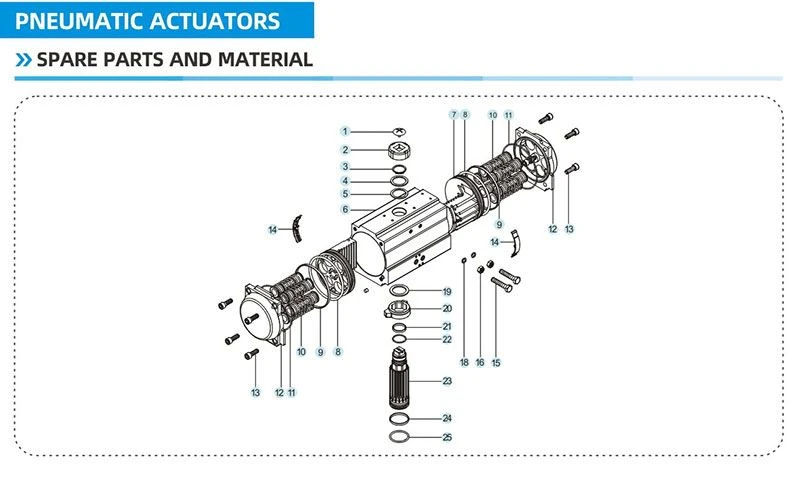

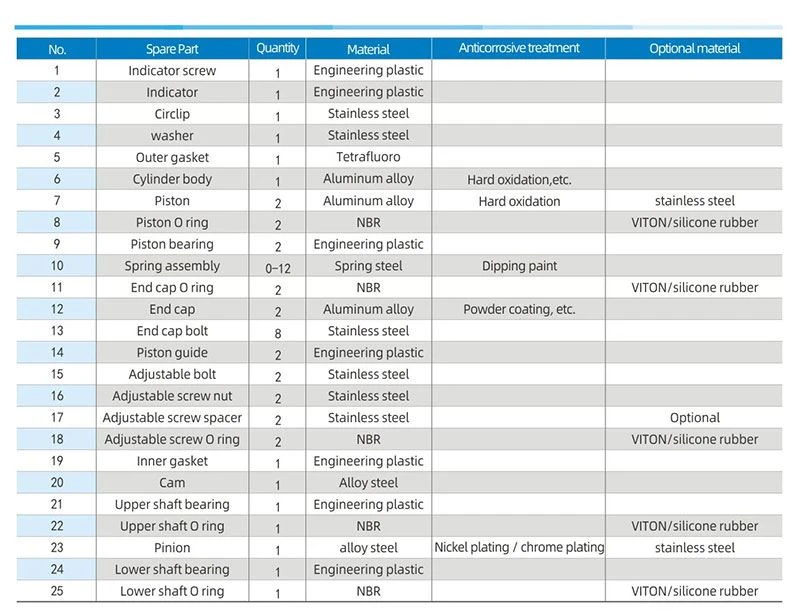

Phụ tùng và vật liệu

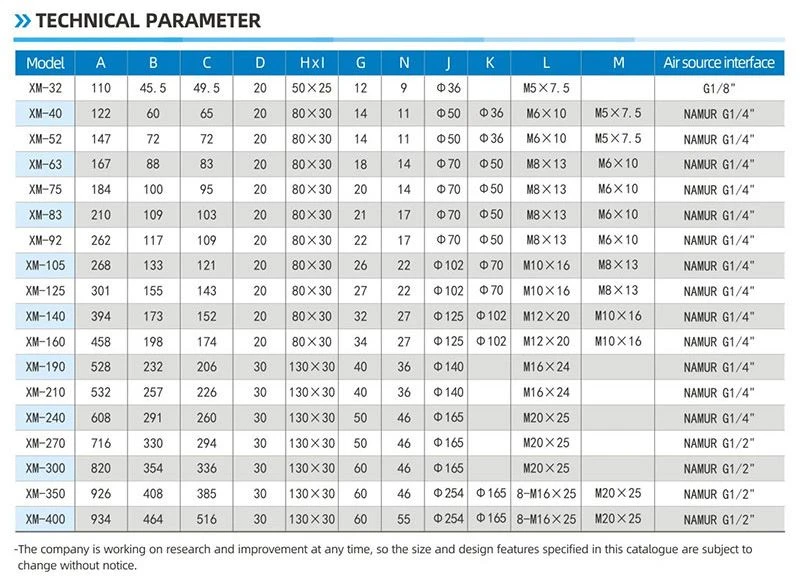

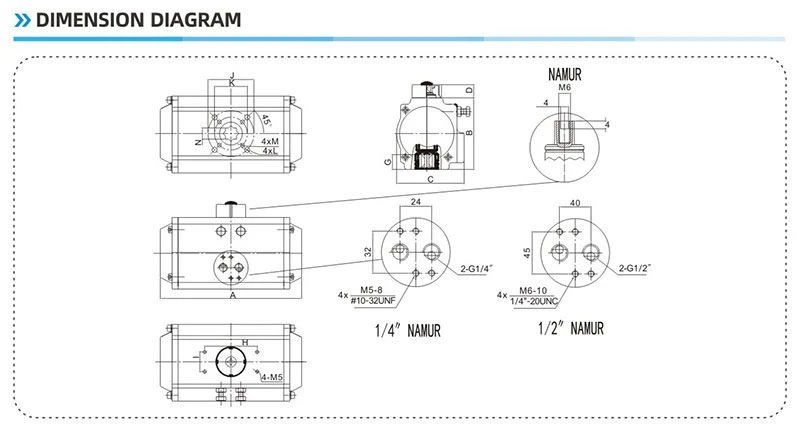

Sơ đồ kích thước
Câu hỏi thường gặp
Q 1: Năng lực điều khoản thanh toán?
A 1: T / T, L / C, Western Union.
Q 2: Điều khoản thương mại?
Đ 2: Theo Incoterms 2010, thông thường với EXW, FOB shanghai, CFR, CIF và DDU.
Q 3: Hiệu lực của báo giá?
A 3: Trong vòng 30 ngày.
Q 4: Các phương thức vận chuyển?
A 4: Bằng đường biển, đường hàng không, đường cao tốc hoặc đường sắt.
Q 5: Bảo hành?
A 5: Một năm bảo hành chất lượng miễn phí và dịch vụ trả phí trọn đời.
Q 6: Cài đặt và đào tạo?
A 6: video hướng dẫn cài đặt thông thường. Nếu cần, cung cấp dịch vụ kỹ thuật trả tiền ở nước ngoài.
