Giơi thiệu sản phẩm

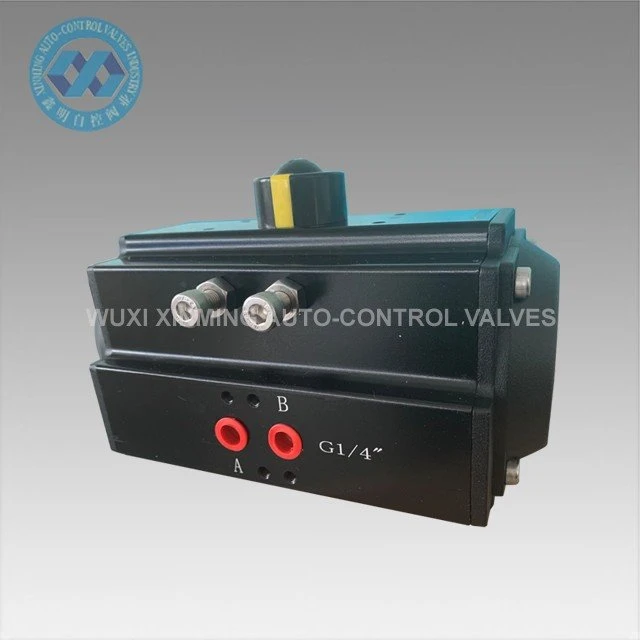

Thiết bị truyền động thanh răng và giá đỡ bằng khí nén, còn được gọi là xi lanh quay hạn chế, là một thiết bị truyền động quay được sử dụng để quay, mở, đóng, trộn, xoay, định vị, lái và các chức năng cơ học khác liên quan đến vòng quay bị hạn chế. van, van bi và máy móc có chuyển động quay tự động. Piston đôi giá đỡ bằng hợp kim nhôm đúc chính xác với quá trình xử lý oxy hóa cứng cải thiện độ chính xác của góc quay và tuổi thọ làm việc. Thân thiết bị truyền động được chống oxy hóa cứng có thể tránh trầy xước hiệu quả.
Chi tiết nhanh

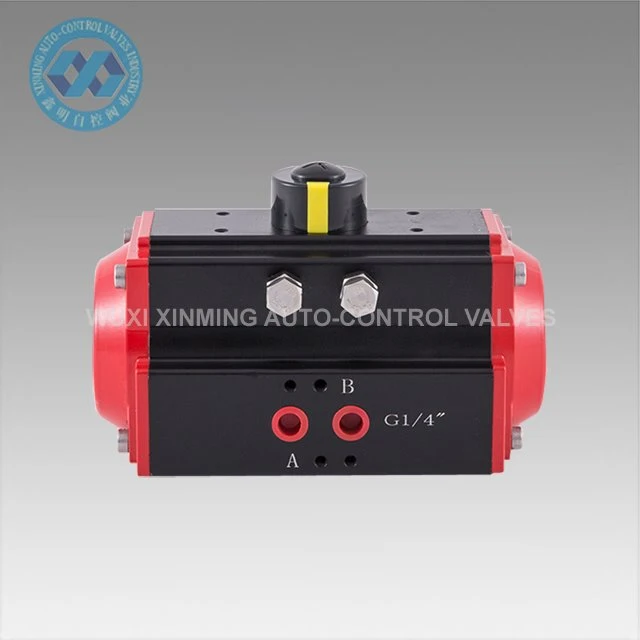

Tên sản phẩm: Giá đỡ khí nén và thiết bị truyền động thanh răng
Tên thương hiệu: XM và OEM cũng được chấp nhận
Kích thước bộ truyền động: 32mm-400mm
Góc quay: 0 ° ~ 90 ° (± 5 °)
Phạm vi nhiệt độ làm việc: -20 ℃ ~ +80 ℃ (tiêu chuẩn)
-40 ℃ ~ +80 ℃ (nhiệt độ thấp)
-15 ℃ ~ 150 ℃ (nhiệt độ cao)
Áp suất cấp khí: 0,2 ~ 0,8MPa, tối đa 10Mpa
Kết nối hàng đầu: VDI / VDE3845 NAMUR
Kết nối dưới cùng: ISO 5211 và DIN3337
Vật chất: Hợp kim nhôm
Cấu trúc: giá đỡ và bánh răng, piston giá kép
Xử lý bề mặt thân thiết bị truyền động: đen anodized
Màu nắp cuối: đen xám, đen, xanh đậm, xanh da trời, đỏ, cam, xanh lá cây, v.v.
Chứng nhận: CE, ATEX, SIL3, ISO9001: 2016
Thông số kỹ thuật
RACK KHÍ NÉN XM VÀ BẢNG KÉO DÀI ĐẦU RA CỦA ĐỘNG CƠ KHÍ NÉN XM
Người mẫu | Áp suất không khí đầu vào (đơn vị: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Mô-men xoắn đầu ra áp suất không khí (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Phụ tùng và vật liệu
Sơ đồ kích thước
Khả năng cung ứng
Khả năng cung cấp: 10000 đơn vị mỗi tháng Thiết bị truyền động quay bằng khí nén
Đóng gói& Vận chuyển
Chi tiết đóng gói: 1). thùng carton riêng biệt với bao bì xốp bên trong
2). trường hợp ván ép cho chuyến hàng đại dương
3). Pallet ván ép để vận chuyển hàng không
Cảng đi: Thượng Hải, Trung Quốc
Thời gian dẫn:
Số lượng (Đơn vị) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Ước tính Thời gian (ngày) | Hàng tồn kho | 7 | 20 | Được thương lượng |
Lợi thế
1) Tất cả các phụ tùng thay thế quan trọng sẽ được xử lý bằng anod hóa cứng để tăng cường sức mạnh ở mức độ cao để đảm bảo hiệu suất và tuổi thọ hoạt động tốt.
2) Tất cả quá trình đều được tạo hình một lần bởi CNC để đảm bảo độ chính xác của quá trình và tuổi thọ của nhiệm vụ.
Câu hỏi thường gặp
Q 1: Năng lực điều khoản thanh toán?
A 1: T / T, L / C, Western Union.
Q 2: Điều khoản thương mại?
Đ 2: Theo Incoterms 2010, thông thường với EXW, FOB shanghai, CFR, CIF và DDU.
Q 3: Hiệu lực của báo giá?
A 3: Trong vòng 30 ngày.
Q 4: Các phương thức vận chuyển?
A 4: Bằng đường biển, đường hàng không, đường cao tốc hoặc đường sắt.
Q 5: Bảo hành?
A 5: Một năm bảo hành chất lượng miễn phí và dịch vụ trả phí trọn đời.
Q 6: Cài đặt và đào tạo?
A 6: video hướng dẫn cài đặt thông thường. Nếu cần, cung cấp dịch vụ kỹ thuật trả tiền ở nước ngoài.
