Giới thiệu sản phẩm
Trong các hệ thống tự động hóa van công nghiệp, bộ truyền động là bộ phận quyết định liệu van có thể hoạt động đáng tin cậy trong chu kỳ dài hay không. Trong nhiều cài đặt thực tế mà chúng tôi đã thấy, các vấn đề về van không phải do chính van gây ra mà do việc lựa chọn bộ truyền động không đúng cách-không đủ mô-men xoắn, chuyển mạch không ổn định hoặc phản hồi kém khi hoạt động liên tục.

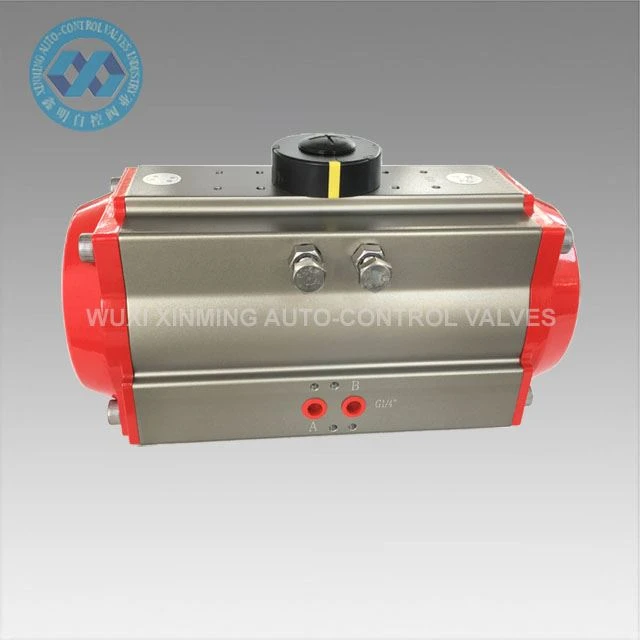

Thiết bị truyền động van khí nén XM được thiết kế để tự động hóa van quay một phần tư, bao gồm van bi và van bướm. Nó chuyển đổi khí nén thành chuyển động quay thông qua cơ cấu giá đỡ và bánh răng, cho phép vận hành van nhanh và ổn định trong các hệ thống xử lý công nghiệp.
Nó được sử dụng rộng rãi trong xử lý nước, xử lý hóa chất, hệ thống HVAC và tự động hóa công nghiệp nói chung, nơi cần có van bật/tắt đáng tin cậy.
Đặc trưng
- Cấu trúc thanh răng và bánh răng cho chuyển động quay ổn định
- Phản ứng khí nén nhanh để điều khiển van tự động
- Có sẵn trong các loại tác động kép và hồi xuân
- Gắn ISO 5211 để lắp đặt van dễ dàng
- Vỏ hợp kim nhôm nhỏ gọn dùng trong công nghiệp
- Thích hợp cho các hoạt động đạp xe liên tục
- Tương thích với van điện từ và hộp chuyển đổi giới hạn
Thông số kỹ thuật
Loại sản phẩm: Thiết bị truyền động van khí nén
Thiết kế: Giá đỡ và bánh răng
Loại hoạt động: Trở lại mùa xuân
Góc quay: tiêu chuẩn 90 độ
Môi trường làm việc: Khí nén khô, sạch
Chất liệu thân máy: Hợp kim nhôm
Tiêu chuẩn lắp đặt: ISO 5211
Áp suất vận hành: 2,5 – 8 bar
Phạm vi nhiệt độ: Có sẵn các tùy chọn tiêu chuẩn / nhiệt độ cao
Hệ thống điều khiển: Tương thích tự động hóa bằng khí nén
Lắp đặt thiết bị truyền động khí nén
Việc lắp đặt hợp lý là để đảm bảo rằng trục của bộ truyền động khí nén và thân van có độ đồng trục. Trước khi lắp ráp bộ truyền động và van, phải đo van và không được vượt quá mô-men xoắn yêu cầu. Sau khi lắp ráp, bộ truyền động khí nén và van được kiểm tra và áp suất định mức được áp dụng cho van. Áp suất nguồn không khí của bộ truyền động là 0,4mpa hoặc theo yêu cầu của người dùng. Việc mở và đóng van phải linh hoạt, không bị kẹt, bò và các hiện tượng khác và thực hiện nhiều thử nghiệm.
Thiết bị truyền động khí nén được trang bị van điện từ phải được trang bị các thiết bị thủ công trong quá trình gỡ lỗi. Bật nút màu đỏ trên van điện từ và thực hiện quá trình vận hành điện. Khi sử dụng cơ chế vận hành thủ công, phải cắt nguồn khí hoặc chất lỏng và sau đó gỡ lỗi cơ chế khí nén. Bộ truyền động khí nén phải giữ cho nguồn không khí khô và sạch, bộ truyền động phải được bảo trì và bảo dưỡng thường xuyên, bộ lọc không khí phải được xả và xả thường xuyên để tránh đi vào van điện từ hoặc bộ truyền động khí nén và ảnh hưởng đến công việc bình thường.
Ứng dụng
- Hệ thống tự động hóa van bi
- Hệ thống điều khiển van bướm
- Nhà máy xử lý nước
- Hệ thống đường ống HVAC
- Dây chuyền xử lý hóa chất
- Đường ống tiện ích công nghiệp
- Hệ thống sản xuất tự động
OEM & Tùy chỉnh
- XM cung cấp các giải pháp OEM linh hoạt cho các yêu cầu khác nhau của dự án:
- Cấu hình tác động kép hoặc hồi xuân
- Điều chỉnh mô-men xoắn cho các kích cỡ van khác nhau
- Giao diện gắn đặc biệt nếu được yêu cầu
- Van điện từ và tích hợp phản hồi vị trí
- Hỗ trợ đóng gói và xây dựng thương hiệu OEM
